「管道油泵」管道离心油泵特点、工作原理及应用


字数:836字 来源:上海离心泵厂 作者:管道油泵选型 发布时间:2019-08-26 22:15:27 阅读次数:
导读:离心泵工作前,先将泵内充满液体,然后启动离心泵, 叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时液体的动能与...

  离心泵工作前,先将泵内充满液体,然后启动离心泵, 叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时液体的动能与压能均增大。
YG管道油泵分解图

  离心油泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中,其速度能和压力能都得到增加,被叶轮排出的液体经过压出室,大部分速度能转换成压力能,然后沿排出管路输送出去,这时叶轮进口处因液体的排出而形成真空或低压,进口设备中的介质在液面压力的作用下,被压入叶轮的进口,于是,旋转着的叶轮就连续不断地吸入和排出液体。

  在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压 力,液体便被连续压入叶轮中。可见,只要叶轮不断地转动, 液体便会不断地被吸入和排出。

  当泵壳内存有空气,因空气的密度比液体的密度小得多而产生较小的离心力。从而,贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内,即离心泵无自吸能力,使离心泵不能输送液体,此种现象称为"气缚现象"。所以必须在启动前向壳内灌满液体。

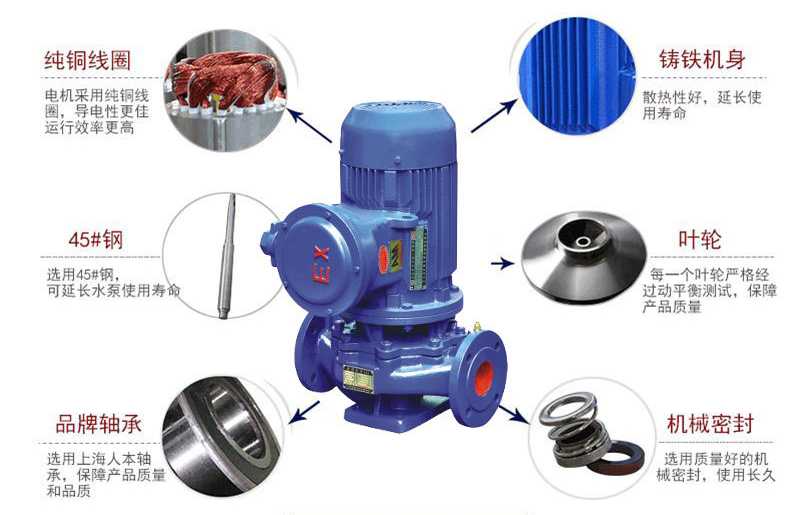

  离心油泵应用在输送汽油、煤油、柴油,航空煤油等石油产品。机械构造主要有:叶轮、泵体、泵轴、轴承、密封等。

  叶轮安装在泵壳内,并紧固在泵轴上,泵轴由电机直接带动。泵壳中央有一液体吸入与吸入管连接。液体经底阀和吸入管进入泵内。泵壳上的液体排出口与排出管连接。在离心泵启动前,泵壳内灌满被输送的液体,启动后,叶轮由轴带动高速转动,叶片间的液体也随着转动。在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。
