管道离心泵启动故障及处理方法(管道泵的安装示意图)精选


字数:2911字 来源:上海管道离心泵厂 作者:管道泵选型助手 发布时间:2022-01-25 19:21:55 阅读次数:
导读:日常生活的ISG立式 管道离心泵 普遍的启动故障有转子故障、转子晃动大、电动机启动负载过大、出现异常发烫、液态缘故。今天上海 管道离心泵厂家 带大家一起来了解管道离心泵启动故障及处理方法。 一、转子故障: 转子是离心泵的关键构件,也是非常容易发生故障的一部分。普遍的转子故障有:转子不平衡、转子轴力、转子弯折、转子与电机定子磨擦、转子不对中等水平。...

  日常生活的ISG立式管道离心泵普遍的启动故障有转子故障、转子晃动大、电动机启动负载过大、出现异常发烫、液态缘故。今天上海管道离心泵厂家带大家一起来了解管道离心泵启动故障及处理方法。

  一、转子故障:

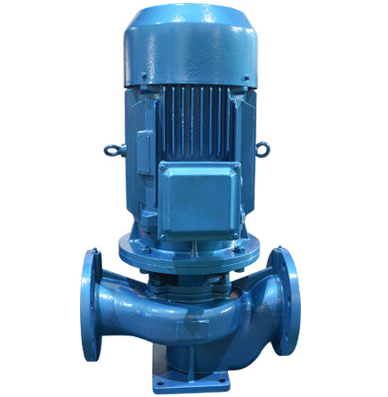

ISG立式管道离心泵

  转子是离心泵的关键构件,也是非常容易发生故障的一部分。普遍的转子故障有:转子不平衡、转子轴力、转子弯折、转子与电机定子磨擦、转子不对中等水平。

  1、是转子不平衡的难题,离心泵机器设备中,一般是一个转子有一根驱动轴,另加好几个转盘构成。因为每一个转盘都是有存有品质轴力的很有可能,依照这类方法推理,2个之上的转盘,就很有可能在离心泵运作时就很有可能将多简谐运动的品质轴力转换为一个,或这好几个矢量素材,从而产生转子不平衡的难题。转子不平衡对离心泵的一切正常工作中危害是:工作效能低、振动大、噪声大。

  2、是转子轴力难题。转子往往会产生轴力是由于电机定子与转子中间沒有产生内切圆,旋转全过程中造成一阶頻率振动,另外因为液体不平衡,产生离心叶轮与叶子中间的振动。

  3、是转子弯折的故障难题。一般来说,转子产生弯折故障是因为长期性停止使用,转子的物理学特点发生了转变。相对性的,转子弯折也分为二种状况,一种是短暂性弯折,一种是长期散去。短暂性弯折是能够修理的,缘故也许是由于离心泵所遭受的负载很大,暖机不充足,转速比过快等;而弯折是不能修理的,缘故可能是设计方案曲线图,或是在长期性停车中受寒遇热比较快速。

  4、转子不对中产生的故障。连轴器、传送健身运动和转距中间因为安裝差值,或是运行状态时冷时热,或因为安装后的形变及以及基本不均匀沉淀,造成离心泵转子中间的中线造成误差。转子不对中的状况下不断运行,会导致离心泵使用寿命减少,损毁概率扩大。

  5、转子与电机定子中间的磨擦事故障。转子在旋转过后中一旦与电机定子造成磨擦,便会导致共震,震幅忽然扩大,噪声持续上升。磨擦对转子的危害是致命性的。

  二、转子晃动大:

  离心泵的工作中运作需要转子,可是常常存有转子晃动过大的难题,转子晃动过大,一般是由于实际操作发生难题导致的,此外也有均衡管不顺畅或是不平衡造成转子晃动。这类故障在离心泵故障中较为普遍,还需要工作员严格的依照有关的实际操作规范开展标准、科学研究、有效的实际操作。关键针对均衡盘的品质做好剖析与查验,必需时还需要对均衡盘开展拆换,随后做好均衡管的输通工作中。

  三、电动机启动负载过大:

  离心泵启动很有可能会产生无法启动的难题,那样足够表明离心泵在启动全过程中发生了故障。导致离心泵无法启动的原因是好几个层面,普遍的有汽车发动机和开关电源未一切正常进到运行状态、离心泵的枚举法闸阀未获得关掉,泵身体有堵塞物,或是离心泵添料过度紧凑型缺乏平衡感,均衡管启动以后也未关掉。这种全是导致离心泵无法启动的缘故,存有启动故障有关工作员一定要对故障的缘故开展定期检查剖析。掌握故障的种类,而且采用有目的性的处理对策,降低故障产生的頻率。

  四、出现异常发烫:

  离心泵在工作中全过程中很有可能存有出现异常发烫的状况。这类故障关键是由于密封圈发生了难题,离心泵泵壳的內部存有脏东西而且在泵身体也有汽体,造成转子不平衡难题的造成。这种故障的发生,务必规定工作员对密封圈作出查验立即拆换发生难题的密封圈,若是泵壳的內部有汽体,务必将汽体清理。若是转子不平衡,就需要立即的寻找均衡点。那样才可以更改离心泵出现异常发烫难题。

  五、液态缘故:

  次之液态缘故,一般说白了的液态缘故全是只发生了气蚀现象,实际上状况立即造成离心泵震动力度的提升。

  离心泵故障确诊的方式

  离心泵在工业化生产全过程中应用的范畴比较普遍,在不一样的领域上都很有可能开展应用,可是产生故障的概率也较为高,缘故是各个方面的。为了更好地可以对离心泵故障难题开展确诊和剖析,小编根据实践活动获知能够选用的方式有结集数据信号方式和预备处理的方式,这二种方式相对性于别的方式而言更为可以信赖,而且还能够对数据信息做好信息化管理解决,产生一个立体式的图型,便于工作人员对故障的种类开展鉴别。

  比较常见的震动数据信号故障清理方式也是有许多,比如普遍的有频谱分析方式,震动超标准统计分析方法及其枢轴统计分析方法这些。频谱分析方式便是在频域范畴之中,将数据信号转化成频带数据信号,随后再开展实际的科学研究。离心泵运作必定造成震动,震动数据信号或是是噪声数据信号,这种都能够在频域范畴以内做解决。在了解了离心泵故障特点数据信号以后产生图象。比如,一些阻尼振动归属于单一的正弦波,那麼在一切正常运行状况下,数据信号的表述便是错乱的波型情况构造,这也需要对频带的基本原理有各个方面地认知能力和了解。

  ISG管道离心泵故障解决对策

  1、离心泵负载过大的解决对策

  离心泵在运作时,假如发生了负载过大的状况,那麼有关的维修人员就需要对于难题造成的直接原因,采用有目的性的处理对策,那样才可以确保机器设备的防护性运作。工作员需要对离心泵的开关电源路线也有传动装置做防护大检查的工作中,若是发生了难题,务必立即做拆换解决。此外按时的对离心泵的别的工业设备做好查验,尤其是自动排气阀和天料阀,这彼此之间做好再次的启动才可以防止边料工作压力过大的状况发生,从而也降低了离心泵运行负载过大的难题,确保其防护系数。

  2、 离心泵出现异常发烫解决对策

  离心泵在具体运行全过程中,常常会发现异常发烫的故障,发生这类故障需要工作员做好密封圈部位的查验工作中,而且对运作发生故障的的密封圈做拆换解决,还能够应用能力的电子产品对离心泵开展排气管查验,假如自动排气阀内有汽体,那麼就需要把汽体做排尽解决,防止汽体持续的提升离心泵更为发烫。设备维护工作人员还需要对离心泵內部的转子寻找均衡检验支点,降低因为转子不平衡造成的出现异常发热现象。各个方面的检验和检修才可以防止离心泵在运作全过程中有发烫的难题,推动离心泵运行防护性和平稳。

  讲完了管道离心泵启动故障及处理方法后,现在请大家在接着往下看小编为大家带来的管道泵的安装示意图介绍。

  管道泵是进出水口都位于同于直线、进出水口大小和高度相同,电机和叶轮可拆除的立式离心泵,故又名管道式离心泵。管道泵因为进出水口大小和高度相同,相对安装比较简单,维护不用拆除管路等系列优点而被广泛用于建筑和工业生产领域。

  管道泵分为两种:立式单级管道泵和立式多级管道泵,安装示意图和安装管阀附件都一样。

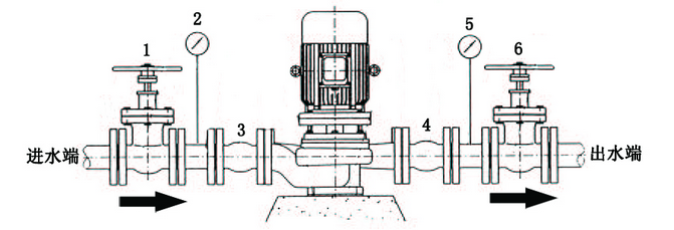

  一、立式单级管道泵安装示意图

管道泵安装示意图

  安装附件:1、6为进出水闸阀,2、5为指针压力表,3、4为进出水软接,如果管道泵需要自动运行,需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。需要注意的是:比较小的立式单G管道泵可以卧式安装,太大的不能,防止转子太重偏心运行。

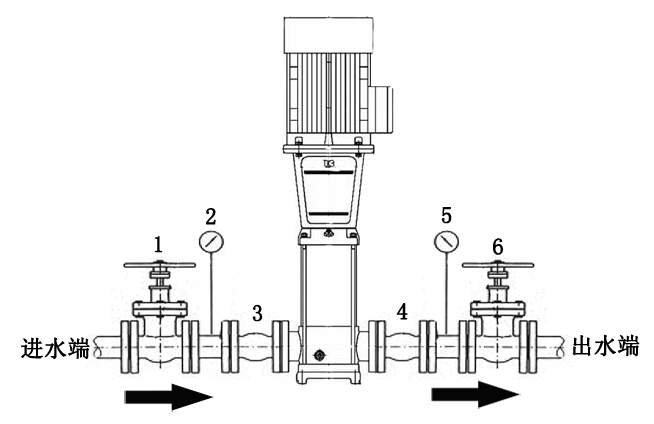

  二、立式多级管道泵安装示意图

立式管道泵安装示意图

  安装附件:1、6为进出水闸阀,2、5为指针压力表,3、4为进出水软接,如果管道泵需要自动运行,需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。

  好了,以上内容由上海沈泉为大家提供,希望能够对大家带来不小的帮助。若是还想了解更多的相关泵类知识,可持续关注本站了解更多相关知识。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
