离心泵的工作原理(离心泵的分类)精选


字数:1440字 来源:上海离心泵厂 作者:沈泉小编 发布时间:2021-04-06 13:43:13 阅读次数:
导读:今天 上海离心泵厂家 为大家主要介绍的内容是 离心泵的工作原理及分类 ,希望通过本文内容能够让大家更好的了解离心泵。下面就请大家跟着小编一起来看看下面的内容吧。 一、离心泵概述: 离心泵(centrifugal pump)是指靠叶轮旋转时产生的离心力来输送液体的泵。 离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前,必须使泵壳和吸水管内充满水,然后启动电...

  今天上海离心泵厂家为大家主要介绍的内容是离心泵的工作原理及分类,希望通过本文内容能够让大家更好的了解离心泵。下面就请大家跟着小编一起来看看下面的内容吧。

  一、离心泵概述:

  离心泵(centrifugal pump)是指靠叶轮旋转时产生的离心力来输送液体的泵。

  离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前,必须使泵壳和吸水管内充满水,然后启动电机,使泵轴带动叶轮和水做高速旋转运动,水发生离心运动,被甩向叶轮外缘,经蜗形泵壳的流道流入水泵的压水管路。

  二、离心泵的工作原理:

  离心泵在工作时,依靠高速旋转的叶轮,液体在惯性离心力作用下获得能量提高了压力能。离心泵在工作前,泵体和进口管线必须罐满液体介质,防止气蚀现象发生。

  当叶轮快速转动时,叶片促使介质很快旋转,旋转着的介质在离心力的作用下从叶轮中飞出,泵内的水被抛出后,叶轮的中心部分形成真空区域。一面不断地吸入液体,一面又不断地给予吸入的液体一定的能量,将液体排出。离心泵便如此连续不断地工作。

  三、离心泵的结构:

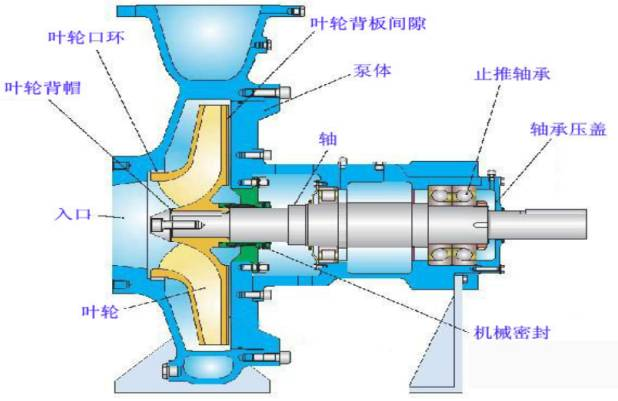

离心泵结构图

  离心泵结构图

  离心泵的品种很多,各种类型泵的结构虽然不同,但主要零部件基本相同。

  离心泵的主要部件包括:叶轮、泵轴、泵壳、泵座、填料盒(轴封装置)、减漏环、轴承座等。

  四、离心泵的分类:

  流体在流动过程中,由于流动阻力将损失部分机械能。因此,按生产所需的流量,将流体从一处送到另一处,无论是将流体由总比能低处送到总比能高处,还是仅克服流动阻力,都必须向流体提供机械能。用于输送液体的机械称为泵(Pump),泵按其结构特征和工作原理主要分为三大类:

  Ⅰ叶片式泵:这类泵靠告诉旋转的叶轮对流体做功,使液体的机械能增大,如各种离心泵、旋涡泵、轴流泵等。

  Ⅱ容积式(正位移)泵:这类泵利用往复运动的活塞或旋转的转子改变工作室容积,挤压液体,对液体做功,使液体的机械能增大。如往复泵、齿轮泵、螺杆泵等。

  Ⅲ喷射式泵:是靠工作流体产生的高速射流引射流体,然后再通过动量交换而使被引射流体的能量增加。

  离心泵产品一般按照其结构特点划分,有多种划分方式,包括按工作压力、按工作叶轮数目、按叶轮进水方式等六种分类方式。

  ⒈按工作压力:

  低压泵:压力低于100米水柱;

  中压泵:压力在100-650米水柱之间;

  高压泵:压力高于650米水柱。

  ⒉按工作叶轮数目:

  单级泵:即在泵轴上只有一个叶轮。

  多级泵.:即在泵轴上有两个或两个以上的叶轮,这时泵的总扬程为n个叶轮产生的扬程之和。

  ⒊按叶轮进水方式:

  单侧进水式泵:又叫单吸泵,即叶轮上只有一个进水口。

  双侧进水式泵:又叫双吸泵,即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍,可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

  ⒋按泵轴位置:

  卧式泵:泵轴位于水平位置。

  立式泵:泵轴位于垂直位置。

  ⒌按泵壳结合缝形式:

  水平中开式泵:即在通过轴心线的水平面上开有结合缝。

  垂直结合面泵:即结合面与轴心线相垂直。

  ⒍按叶轮出来的水引向压出室的方式:

  蜗壳泵:水从叶轮出来后,直接进入具有螺旋线形状的泵壳。

  导叶泵:水从叶轮出来后,进入它外面设置的导叶,之后进入下一级或流入出口管。

  ⒎按输送介质按离心泵所输送介质的不同而分为:清水泵、油泵、耐腐蚀泵等。

  好了,以上内容由上海沈泉泵阀有限公司为大家提供,希望能够对大家在日后的使用离心泵过程中能够有所帮助。若是还想了解更多相关泵类知识。可持续关注本站,沈泉将会为大家持续更新相关知识内容。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
