  隔膜式计量泵的工作原理及结构图

  隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞,在驱动机构作用下实现往复运动,完成吸入、排出过程。电动隔膜泵由于隔膜的隔离作用,在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命,加上复合材料优异的耐腐蚀特性,隔膜式计量泵目前已经成为流体计量应用中的主力泵型。

  一、隔膜式计量泵的工作原理:

  电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

  二、隔膜式计量泵的结构图:

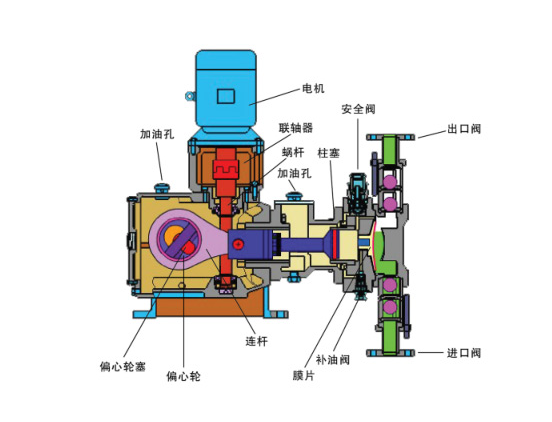

隔膜式计量泵的结构图

  三、隔膜计量泵特点:

  1、无泄漏,特别适用于输送危险的介质。

  2、液压隔膜计量泵在吸入过程中为克服隔膜的弹性变形,还需消耗一定的能量,因此吸入性能较柱塞计量泵差。

  3、隔膜计量泵的余隙容积较大,同时由于隔膜在力下的变形,使容积系数较低。

  4、为保证隔膜寿命和提高容积效率,隔膜计量泵的往复次数通常较低,多数情况下n≤100次/min。

  5、隔膜计量泵缸头的径向尺寸较大,当流量过大时,结构布置困难,因此隔膜计量泵的流量较小。

  6、受隔膜强度的限制,排出压力不能很高。
