　　柱塞计量泵结构图及工作原理

　　今天，上海沈泉计量泵厂家就来为大家简单的讲解下有关柱塞计量泵结构图及工作原理的知识内容，大家请跟着小编一起来看看下面的内容吧。

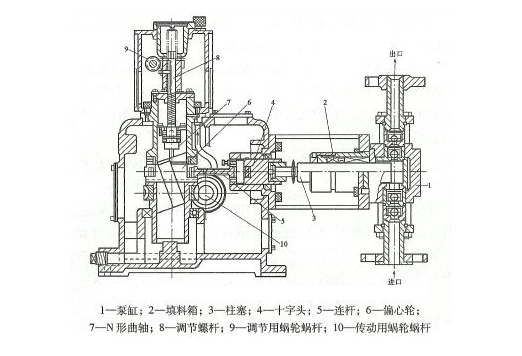

　　柱塞计量泵结构图：

　　柱塞式计量泵由电机、传动箱、缸体等三部分组成。

　　传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程，从面改变弓型连杆前后距离来达到改变柱塞(活塞)行程的目的。

　　缸体部件是由泵头、吸入阀组、排出阀组、柱塞赫填料密封件组成。

　　柱塞式计量泵的工作原理：

　　电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座,作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体。当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复中形成连续有压力、定量的排放液体。
