隔膜泵工作原理示意图及使用注意事项精选


字数:978字 来源:上海隔膜泵厂 作者:隔膜泵选型助手 发布时间:2024-01-16 09:16:23 阅读次数:
导读:隔膜泵 具有压力高、流量大、体积小、重量轻、无泄漏等优点,被广泛应用于石油、化工、制药、食品、环保等行业。同时,隔膜泵的膜片可以由不同的材料制成,如橡胶、聚四氟乙烯等,以满足不同介质的腐蚀和耐温要求。此外,隔膜泵还具有多种型号和规格,可以满足不同的流量和压力要求。而今天,上海沈泉 隔膜泵厂家 要为大家讲解的则是有关隔膜泵工作原理示意图这一...

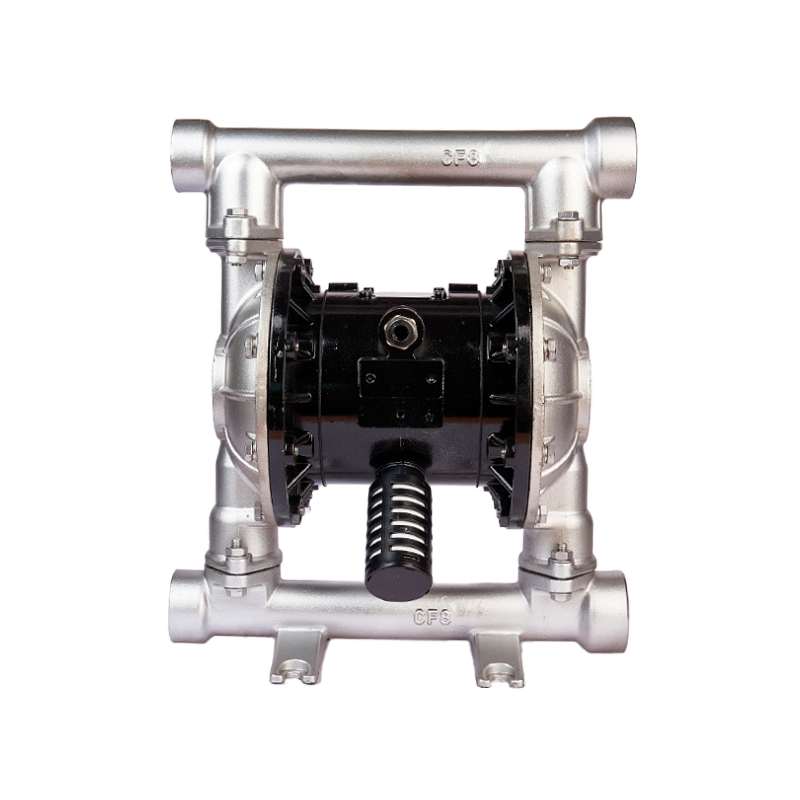

QBY3-40不锈钢201气动隔膜泵

  隔膜泵具有压力高、流量大、体积小、重量轻、无泄漏等优点,被广泛应用于石油、化工、制药、食品、环保等行业。同时,隔膜泵的膜片可以由不同的材料制成,如橡胶、聚四氟乙烯等,以满足不同介质的腐蚀和耐温要求。此外,隔膜泵还具有多种型号和规格,可以满足不同的流量和压力要求。而今天,上海沈泉隔膜泵厂家要为大家讲解的则是有关隔膜泵工作原理示意图这一知识内容,现在就请大家跟着小编一起来看看吧。

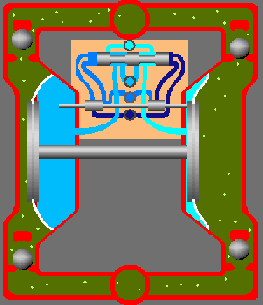

  隔膜泵工作原理示意图

  隔膜泵是一种往复式正位移泵,其工作原理是通过隔膜的往复运动,在泵腔两侧产生交替的负压和正压,使流体在泵腔内前后循环流动,并被向前推送出泵体。具体而言,隔膜泵的工作过程如下:

  吸入阶段:在泵的吸入阶段,隔膜向外移动,使泵腔内形成负压。此时,进口阀门开启,使流体被吸入泵腔内。

  推出阶段:在泵的推出阶段,隔膜向内移动,使泵腔内形成正压。此时,出口阀门开启,使流体被向前推出泵体,完成泵送过程。

  反向阶段:当隔膜达到ji限位置时,泵的工作方向反转。此时,进口阀门关闭,出口阀门开启,使流体从泵体反向流动,直到隔膜到达另一个ji限位置。

  再次吸入阶段:当隔膜到达另一个ji限位置时,泵的工作方向再次反转。此时,进口阀门再次开启,出口阀门关闭,泵开始下一次吸入阶段。

  隔膜泵的使用注意事项

  气动隔膜泵是以压缩空气为动力,通过膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。使用气动隔膜泵操作运行时要注意以下几点:

  1、保证流体中所含的最大颗粒不超过泵的zui大安全通过颗粒直径标准。

  2、进气压力不要超过泵的zui高允许使用压力,高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。

  3、保证泵压的管道系统能承受所达到得zui高输出压力,保证驱动气路系统的清洁和正常工作条件。

  4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失,根据需要使用足够大截面积的导线,把泵上的接地螺钉妥善可靠接地。

  5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。

  6、紧固好泵及各连接管接头,防止因振动撞击擦产生静电火花。使用抗静电软管。

  7、要周期性的检查和测试接地系统的可靠性,要求接地电阻小于100欧姆。

  8、保持良好的排气和通风、远离易燃易爆和热源。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
