ZX卧式自吸离心泵工作原理及结构图精选

　　ZX卧式自吸离心泵工作原理及结构图

　　ZX系列型泵是卧式自吸离心泵。该泵与其它型式的自吸离心泵比较，因为自吸泵本身没有逆止阀，结构Z为简单;工作Z为可靠;无 故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的自吸泵比较，排量大、性能高。

　　自吸离心泵的工作原理：

　　自吸离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：自吸离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏 (简称“气蚀”)造成设备事故。

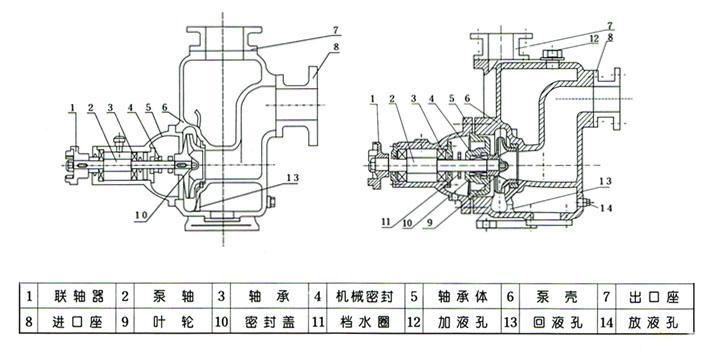

　　ZX卧式自吸离心泵结构图：

本文参考资料来源： 中国泵阀网 泵阀商务网 中国知网
