SPG屏蔽式管道离心泵的原理及结构图精选

　　SPG屏蔽式管道离心泵的原理及结构图

　　随着化学工业的发展以及人们对环境、安全意识的提高，对化工用泵的要求也越来越高，在一些场合对某些泵提出了绝对无泄漏要求，这种需求促进了屏蔽泵技术的发展。屏蔽泵由于没有转轴密封，可以做到绝对无泄漏，因而在化工装置中的使用已愈来愈普遍。今天上海沈泉立式管道离心泵厂家就为大家来讲解下管道屏蔽泵的工作原理和它的结构特点。下面就请大家跟着小编一起来看看吧。

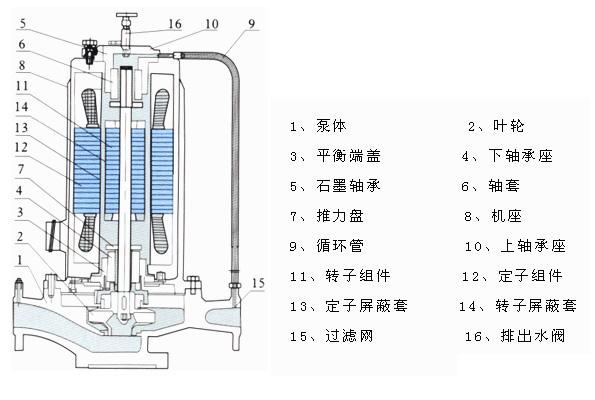

　　SPG系列屏蔽式管道离心泵结构图：

　　屏蔽式管道离心泵的工作原理：

　　靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。

　　当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

　　水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。

　　屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。

　　此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。

　　SPG系列屏蔽式管道离心泵的特点:

　　1、SPG管道屏蔽泵因能保证完全不泄漏，故可输送对人体和环境，设备有害的及价格昂贵的易泄漏的液体。

　　2、不会吸入空气，适于真空系统及输送与空气接触发生变质的液体。

　　3、无油封设计，能可靠地输送一般泵难以输送的高温，高压，低温及温度压力变化的液体。

　　4、轴承利用输送液体自行润滑，不需润滑油，故不污染输送液体，并免去了定期注油的麻烦。

　　5、泵结构合理，电机和泵同轴，体积小，重量轻，占地面积小，运行平稳，安装方便，无须调整，维修方便，无须调整，维修方便。

　　6、叶轮采用水推力平衡式设计，使转子在运行中可以处于悬浮设计，降低了石墨轴承的G轴向磨损，从而提高了使用寿命，降低了运行成本。

　　7、电机无冷去风扇，故运行噪音和振动都非常小。

　　8、泵进出口法兰的规格设计与标准阀门相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也便为合理，实用。

　　9、零部件的标准化，化程度高。

　　10、接线盒采用防水结构，可在户外安全使用。

　　11、可根据使用要求，即流量和扬程的需要进行泵的串，并联运行方式。

　　12、新采用的石墨轴承，具有耐磨性能高、磨擦系数低，不老化，抗泥沙等优点。
