  气动隔膜泵工作原理及构造

  气动隔膜泵作为一种与传统机泵不同的新型泵类,其不像一般机泵一样要依靠电机来进行驱动,而是靠压缩空气为动力源来驱动的,正是这种驱动方式使得其可以在各种危险场所中安全使用,且在接地后不会产生静电火花。在输送介质上,对于各种腐化性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。此外,该泵还具有自吸泵、潜水泵、屏蔽泵泥浆泵和杂质泵等输送机械的许多优点。而为了让大家能够对于气动隔膜泵的工作原理及构造有所了解,上海沈泉气动隔膜泵厂家便为大家整理出了以下内容,大家请跟着小编一起来看看吧。

  气动隔膜泵的工作原理

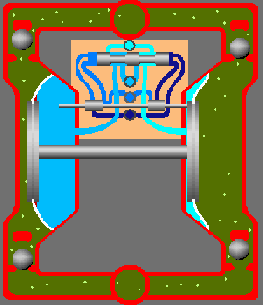

气动隔膜泵原理动态图

  气动隔膜泵的工作原理基于压缩空气驱动隔膜在泵体内做往复运动,从而实现液体的吸入和排出。具体过程如下:

  当压缩空气进入气动隔膜泵的气动部分后,首先推动一个隔膜向另一个方向运动,使泵的一个腔室产生负压,从而打开吸入阀门,将液体吸入泵内。

  随后,压缩空气通过气动部分内的气动阀,驱动另一个隔膜向相反方向运动。此时,原先产生负压的腔室内的隔膜运动,使液体在压力作用下通过排出阀门排出泵外。

  随着气动部分内气动阀的不断切换,两个隔膜交替往复运动,实现连续不间断的液体输送。

  气动隔膜泵的构造

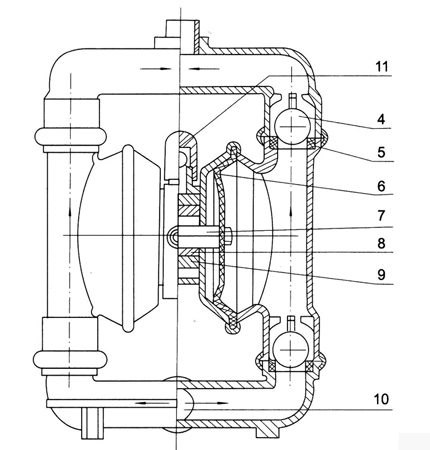

气动隔膜泵结构图纸

  从上图中,我们可以知道是由1、进气口 2、配气阀体 3、配气阀 4、圆球 5、球座 6、隔膜 7、连杆 8、连杆铜套 9、中间支架 10、泵进口 11、排气口等组成。值得说明的是,其中的隔膜可以根据输送介质的不同而替换成丁晴隔膜、氯丁橡胶隔膜、氟橡胶、乙丙橡胶等多种材质。
