气动隔膜泵的选型方法及选型参数精选


字数:1121字 来源:沈泉泵业 作者:沈泉小编 发布时间:2021-02-26 10:01:51 阅读次数:
导读:气动隔膜泵 选型 1、首先要确认适不适合使用气动隔膜泵。气动隔膜泵一般的扬程在50米左右,口径100毫米左右。如果你需要的扬程或口径远大于他的参数,则不适合使用气动隔膜泵。 2、流量、口径的选择。因为气动隔膜泵的扬程大值基本上是固定的,即使有些厂家声称他们的气动隔膜泵可以达到70米,但是那也只是他们故意夸大说法,如果压力太大,那么泵的寿命就会严重受到...

  气动隔膜泵选型

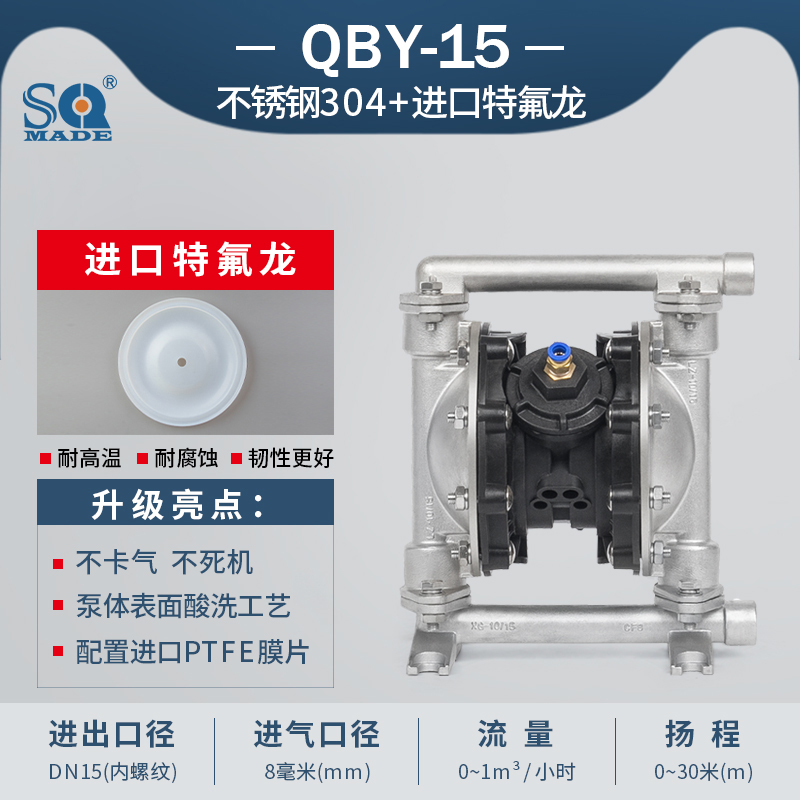

不锈钢气动隔膜泵


  1、首先要确认适不适合使用气动隔膜泵。气动隔膜泵一般的扬程在50米左右,口径100毫米左右。如果你需要的扬程或口径远大于他的参数,则不适合使用气动隔膜泵。

  2、流量、口径的选择。因为气动隔膜泵的扬程大值基本上是固定的,即使有些厂家声称他们的气动隔膜泵可以达到70米,但是那也只是他们故意夸大说法,如果压力太大,那么泵的寿命就会严重受到影响!所以根据自己需要的流量和口径来选择适合的气动隔膜泵。

  3、根据液体的腐蚀性、温度、浓度和粘度等参数,选择不同材质的气动隔膜泵。气动隔膜泵的材质一般有铸铁、铝合金、不锈钢、工程塑料、衬氟等,隔膜片、密封球及球座的材质一般有丁晴橡胶、四氟、F46、氟橡胶等,根据不同的液体选择不同的材质。

  气动隔膜泵选型参数表:

型号 最大流量  最大流量 扬程 出口压力 吸程 允许能过颗粒直径  供气压力 供气消耗量 材料
(m3/h) lpm  (m) (kgf/cm2) (m) (mm) (kbf/cm2) (m3/min) 铝合金 不锈钢 铸钢 增强聚丙烯 PVDF(聚偏氟乙烯) 流体衬氟
QBY3-10 1.1 18.9 70 2.5-3 7 10 7 0.3 /
QBY3-15 1.1 18.9 70 2.5-3 7 15 7 0.3 /
QBY3-20 3.4 57 70 4.5-7.6 7 20 7 0.6 /
QBY3-25 3.4 57 70 4.5-7.6 7 25 7 0.6 /
QBY3-25A 9 151 84 5.4 8.4 25 8.4 0.9
QBY3-32 9 151 84 5.4 8.4 32 8.4 0.9
QBY3-40 9 151 84 5.4 8.4 40 8.4 1.5
QBY3-50 22 378.5 84 5.48 8.4 50 8.4 1.5
QBY3-65 22 378.5 84 5.48 8.4 65 8.4 1.5
QBY3-80 34 568 84 5.48 8.4 80 8.4 2 / /
QBY3-100 34 568 84 5.48 8.4 100 8.4 2 / / /
QBY3-125 62 1041 84 2.4-7.6 8.4 125 8.4 5 / / /
QBY3-150 62 1041 84 24-7.6 8.4 150 8.4 5 / / /


本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
