离心泵启动前充水的七个方法


字数:2238字 来源:上海离心泵厂 作者:离心泵选型助手 发布时间:2019-08-27 16:38:39 阅读次数:
导读:离心泵充水方法:真空水箱充水法、人工充水法、自行引水充水法、射流泵充水法、真空泵充水法、自悬引水充水法及手动泵充水法的介绍...

  离心泵启动后不出水,往往是由于泵中空气没有被排净、水没有被充满所致。在离心泵的使用规范中都会提到一条,开启入口阀,使液体充满泵体,打开放空阀,将空气排净后关闭,再根据离心泵的工作原理,因此离心泵(除自吸式离心泵外) 在启动前都是要把泵腔和进水管路内装满水,否则水泵是无法通过离心力将水提升工作的。

  离心泵的种类有很多种,同样其根据不同种类和工作环境的影响,其灌水方法也是多种的,诸多方法中也可分为两大类型,一种是采用装配底阀充水,底阀为单向阀,装在进水管的进口,这种方法的缺点是底阀水头损失较大,影响了水泵的装置效率;另一种是无底阀充水,此法的最大优点是节能,相对于有底阀的泵站可节能10%~15%。下面我们来讲解几种离心泵的具体充水方法。

  对不设底阀(止回阀)且管道较短的小型泵站,也可以采用一边启动,一边从出水管口向水泵内充水的办法,从而把水泵和管路中的空气逐渐带出,一般连续充水几分钟后,水泵即可正常抽水工作。

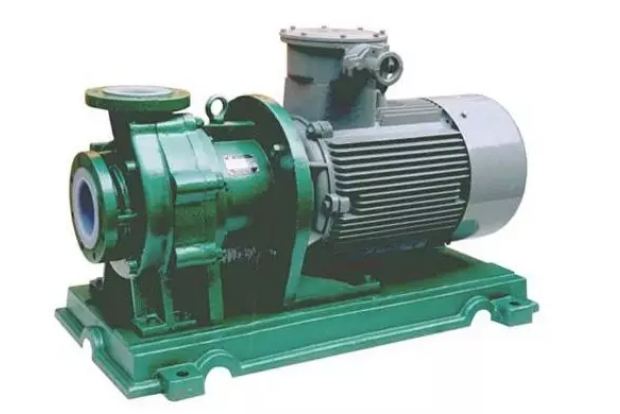

衬氟磁力泵

  一、真空水箱充水法:

  对于不设底阀的小型泵站,可采用真空水箱充水法。真空水箱是用铁皮焊制的封闭型水箱,其容积至少为进水管容积的3倍,水箱安装的位置应尽可能靠近水泵,水箱底高也应略低于水泵的轴线。真空水箱的高度一般为水箱直径的2倍。水泵启动前,先将水箱灌满水进行密封。水泵启动后,水泵从真空箱进水,由于水箱水位下降致使水箱内形成一定的真空,进水池中的水就会在大气压的作用下,经进水管进入水箱中,从而形成水的循环,使水泵开始正常运行。

  二、人工充水法:

  对于进水管直径小于300mm的小型泵站,在进水管的进口通常设有底阀,一般多采用人工充水法,即从水泵泵体上部的专用充水排气孔处由充水漏斗充水。对于进水管直径小于300mm的小型泵站,在进水管的进口通常设有底阀,也可以从水泵的出水管口(出水管路较短的泵站)向泵中充水,由于无需购买其他充水设备,在目前农村小型泵站中,这种充水方法比较普遍。

  三、自行引水充水法:

  对于采用半淹没式的泵房(即进水管和水泵泵顶的高程均在进水池水面以下的泵站),水可自行引入水泵中而不必人工灌引水。这种泵站的缺点是没有充分利用水泵的吸水能力,同时水泵安装高程降低,不仅增大了基础的开挖量,而且运行管理也较不便;但优点也较明显,即易于实现泵站的自动化,时效性较强。

  自行引水充水法 对于采用半淹没式的泵房(即进水管和水泵泵顶的高程均在进水池水面以下的泵站),水可自行引入水泵中而不必人工灌引水。

  这种泵站的缺点是没有充分利用水泵的吸水能力,同时水泵安装高程降低,不仅增大了基础的开挖量,而且运行管理也较不便;但优点也较明显,即易于实现泵站的自动化,时效性较强。

  四、射流泵充水法:

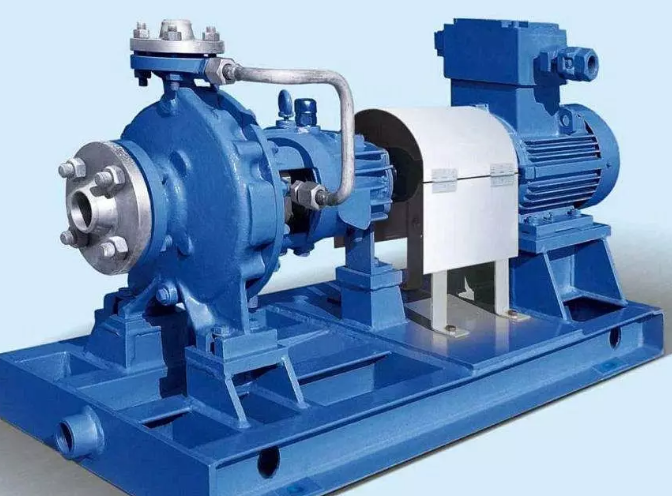

卧式离心泵

  用柴油机带动水泵抽水时,可利用柴油机排除的废气通入与水泵顶部相通的射流器,进行抽气充水,从而去掉了水泵的底阀。在水泵启动时,将和手柄相连的阀盖关 闭,废气从射流器喷出,通过连管把泵中的空气吸出。充水完毕后把阀盖打开,控制阀关闭。这种充水方法的好处一是充分利用了动力机,二是提高了泵站的效率。

  五、真空泵充水法:

  对于进水管直径大于300mm的大、中型泵站,或自动化要求程度较高的泵站,真空抽气装置是常用的一种充水设备。它由真空泵和其他设备组装而成,排灌站经常采用的真空泵大多为水环式真空泵。

  水环式真空泵的圆柱形泵壳内安装一个偏心的牙状叶轮。泵壳内注有循环水,在抽真空时,叶轮旋转,在离心力的作用下,泵壳内的循环水被甩至叶轮四周,在 泵壳内壁形成一个旋转水环。又因叶轮是偏心安装在泵壳内的,因此水环与牙状叶片之间形成的空间大小不同。

  叶轮顺时针方向旋转时,其右半部分两叶片之间的空 间逐渐增大,在密闭条件下,随着空气体积的增大,压力随之降低,形成真空,水泵和管路内的空气通过吸气管,进入真空泵泵壳右侧的月牙形吸气口被吸入真空 泵,真空泵叶轮左半部分两叶片之间的空间是逐渐减小的,因此空气被压缩,压力随之增高,最后通过真空泵泵壳左侧月牙形排气口排出真空泵,进入水气分离箱, 使被带出的循环水分离后再重复使用。叶轮不停地旋转,真空泵就不断地吸气和排气,最后将水泵充满水。

  六、自悬引水充水法:

  自悬引水充水法是利用水和气的容重差,通过“水气置换”原理来实现的。

  此法可去掉水泵的底阀。首先,设计一个适量容器的换气罐,换气罐一般为塑料制品,也可为薄铁皮件,成本仅为底阀的二分之一。然后,将换气罐安置在水泵进水口处,与水泵、管路 形成一个连通体。同时,在换气罐与水泵之间的换气流道上,安装一个换气控制阀。充水时,预先给换气罐加满水,然后加盖密封,再开启换气阀。换气完毕,关闭换气阀,将有一部分引水悬在进水管中。

  按照这种方法反复数次,空气将被全部排尽,进水管中也就充满水了。此时,便可启动水泵进行扬水作业。停机前,只要先关闭闸阀再停机,引水将不会回坐。下次启动时就不用再灌引水了。这种充水方法的优点是换气罐价格较低,制造容易,劳动强度低,节约能源。

  七、手动泵充水法:

  作为往复式容积泵的一种,手动泵在我国农村被广泛使用,农民可把自家的手动泵作为真空泵使用,对离心泵进行充水,既方便又经济。最常见的用法是:将手动泵安装在离心泵的抽气孔上或靠近水泵的进水管路上,进行抽气引水,使之成为离心泵开机时充水的工具,从而省掉了水泵进水管路上的底阀,减少了能量损耗,提高了水泵装置的效率。

  以上是上海沈泉泵阀经过多年生产经验所得出的离心泵充水的七种方法,希望对您有所帮助。
