立卧式离心泵-ISW型卧式管道离心泵


字数:2239字 来源:上海离心泵厂 作者:管道泵选型助手 发布时间:2020-10-16 11:25:39 阅读次数:
导读:一、ISW型卧式管道离心泵产品介绍 ISW卧式管道离心泵是供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T80℃。 二、ISW型卧式管道离心泵产品特点 ①运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运...

  一、ISW型卧式管道离心泵产品介绍

  ISW卧式管道离心泵是供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

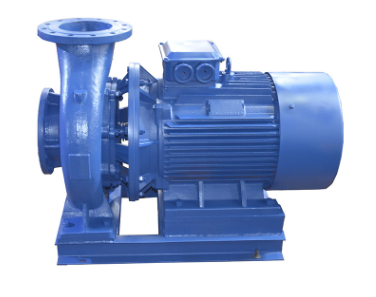

立卧式离心泵-ISW型卧式管道离心泵

  二、ISW型卧式管道离心泵产品特点

  ①运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有极好的运静平衡,运行时无振动、低噪音,延长了轴承的使用寿命,改善了使用环境。

  ②运行平稳:泵轴的绝对同心度叶轮优异的动静平衡,保证平稳运行,绝无振动。

  ③噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声。

  ④故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高

  ⑤采用先进水力模型,具有效率高,性能好等特点。

  三、ISW型卧式管道离心泵产品主要用途

  ① ISW型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃.

  ②ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度不超过120℃。

  ③ ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,ISWR使用温度T:≤120℃、WRG使用温度T:≤240℃。

  ④ISWB型卧式油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。

  ⑤ISWHY型卧式不锈钢防爆型化工离心泵,适用于输送易燃、易爆性化工液体。

  ⑥ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵,适应环境噪声要求较高的场合,尤其适用空调系统冷冻水、冷却水循环及末端增压。

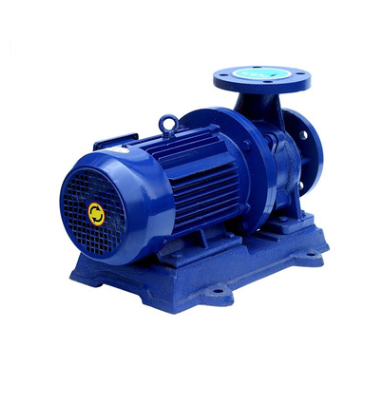

立卧式离心泵-ISW型卧式管道离心泵

  四、ISW型卧式管道离心泵产品工作条件

  1、卧式管道离心泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa(泵系统工作压力高于1.6Mpa时,应在订货时另行提出,以便在制造时泵的过流部件和联接部采用铸钢。

  2、辅送介质为清水或物理化学性质类似清水的其它液体(输送介质带有细小颗粒时,应在订货时另行提出,以便装配耐磨式机械密封)所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

  3、周围环境温度不超过40℃,海拔高度不超过1000m,相对湿度不超过95%。

  注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

立卧式离心泵-ISW型卧式管道离心泵

  五、ISW型卧式管道离心泵产品性能参数



型号

口径

流量

扬程

效率

转速

电机功率

必需汽蚀余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

15-80

15

1.1
1.5
2.0

0.3
0.42
0.55

8.5
8
7

26
34
34

2800

0.18

2.3

20-110

20

1.8
2.5
3.3

0.5
0.69
0.91

16
15
13.5

25
34
35

2800

0.37

2.3

20-160

20

1.8
2.5
3.3

0.5
0.69
0.91

33
32
30

19
25
23

2900

0.75

2.3

25-110

25

2.8
4
5.2

0.78
1.11
1.44

16
15
13.5

34
42
41

2900

0.55

2.3

25-125

25

2.8
4
5.2

0.78
1.11
1.44

20.6
20
18

28
36
35

2900

0.75

2.3

25-125A

25

2.5
3.6
4.6

0.69
1.0
1.28

17
16
14.4

35

2900

0.55

2.3

25-160

25

2.8
4
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

2.3

25-160A

25

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

31

2900

1.1

2.3

型号

口径

流量

扬程

效率

转速

电机功率

必需汽蚀余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

32-100(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

13.2
12.5
11.3

48
54
53

2900

0.75

2.0

32-125

32

3.5
5
6.5

0.97
0.39
1.8

22
20
18

40
44
42

2900

0.75

2.3

32-125A

32

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16
14.4

43

2900

0.55

2.3

32-160(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

33.2
32
30.2

34
40
42

2900

2.2

2.0

32-200(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

50.5
50
48

26
33
35

2900

4

2.0

32-200A

32

2.8
4
5.2

0.78
1.11
1.44

44.6
44
42.7

34
40
42

2900

2.2

2.0



  如有其它泵阀问题,可进入沈泉泵阀官网,了解更多问题!
