「防爆管道泵」ISGB防爆管道离心泵安装尺寸图纸精选


字数:19430字 来源:上海管道离心泵厂 作者:管道泵图纸出图 发布时间:2019-08-26 22:34:23 阅读次数:
导读:详尽的ISGB防爆管道离心泵安装尺寸图纸,各项安装数据及配备隔震器的尺寸。...

  ISGB防爆管道泵其安装尺寸基本用ISG立式管道离心泵相同,因为采用防爆型电机故在总体宽度上略有不同,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用化工、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

  ISGB防爆管道泵产品特点:

  1、水泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

  2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,水泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了水泵的运行平稳,振动小、噪音低。

  3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

  4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  6、可根据管路布置的要求采用泵的竖式和横式安装。

  ISGB防爆型管道离心泵安装尺寸数据表如下:

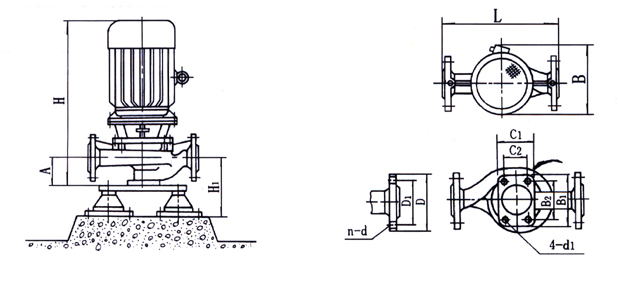

 ISGB防爆管道离心泵安装尺寸图
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1   D1 n-d 规格 H1
ISG20-110 260 230 405 80×110 55 50×80 4-Φ12 G3/4 / / SD41-0.5 75
ISG20-160 300 230 420 90×130 65 60×100 4-Φ14 G3/4 / / SD41×0.5 85
ISG25-110 260 230 415 80×110 60 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 80
ISG25-125 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
ISG25-125A 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
ISG25-160 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
ISG25-160A 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
ISG32-100 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
ISG32-125 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
ISG32-125A 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
ISG32-160 320 270 505 100×150 85 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 105
ISG32-160A 320 270 415 90×130 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
ISG32-160(I) 320 270 505 100×150 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
ISG32-200 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
ISG32-200A 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG32-200(I) 340 330 560 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
ISG40-100 260 230 445 120×170 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
ISG40-100A 260 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
ISG40-125 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
ISG40-125A 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
ISG40-160 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
ISG40-160A 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
ISG40-160B 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
ISG40-200 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-200A 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-200B 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-250 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-250A 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-250B 400 405 565 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-100(I) 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG40-100(I)A 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
ISG40-125(I) 300 240 465 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
ISG40-125(I)A 300 240 450 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
ISG40-160(I) 340 300 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-160(I)A 340 300 515 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-160(I)B 340 300 490 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-200(I) 360 350 635 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-200(I)A 360 350 570 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-200(I)B 360 350 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
ISG40-250(I) 450 430 780 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
ISG40-250(I)A 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
ISG40-250(I)B 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
ISG40-250(I)C 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
ISG50-100 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
ISG50-100A 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG50-125 300 240 465 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
ISG50-125A 300 240 450 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
ISG50-160 320 300 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-160A 320 300 515 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-160B 320 300 490 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-200 360 350 635 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-200A 360 350 570 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-200B 360 350 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
ISG50-250 440 430 780 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
ISG50-250A 440 430 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
ISG50-250B 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
ISG50-250C 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
ISG50-100(I) 320 235 475 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
ISG50-100(I)A 320 235 460 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
ISG50-125(I) 340 280 550 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG50-125(I)A 340 280 515 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
ISG50-160(I) 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
ISG50-160(I)A 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
ISG50-160(I)B 360 305 550 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
ISG50-200(I) 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
ISG50-200(I)A 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
ISG50-200(I)B 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
ISG50-250(I) 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-250(I)A 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-250(I)B 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-315(I) 550 510 920 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-315(I)A 550 470 855 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-315(I)B 550 435 830 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG50-315(I)C 550 435 785 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
ISG65-100 320 235 475 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG65-100A 320 235 460 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
ISG65-125 340 280 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
ISG65-125A 340 280 515 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
ISG65-160 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
ISG65-160A 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
ISG65-160B 360 305 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
ISG65-200 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
ISG65-200A 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
ISG65-200B 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
ISG65-250 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-250A 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-250B 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-315 550 510 920 190×280 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-315A 550 470 855 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-315B 550 435 830 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG65-315C 550 435 785 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
ISG65-100(I) 400 285 570 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
ISG65-100(I)A 400 245 530 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
ISG65-125(I) 400 360 660 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
ISG65-125(I)A 400 315 595 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
ISG65-160(I) 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
ISG65-160(I)A 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
ISG65-160(I)B 400 315 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
ISG65-200(I) 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
ISG65-200(I)A 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
ISG65-200(I)B 450 430 665 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
ISG65-250(I) 480 465 870 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
ISG65-250(I)A 480 430 850 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
ISG65-250(I)B 480 430 805 160×220 120 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 230
ISG65-315(I) 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG65-315(I)A 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
ISG65-315(I)B 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
ISG65-315(I)C 580 470 885 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
ISG80-100 400 285 570 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
ISG80-100A 400 245 535 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
ISG80-125 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
ISG80-125A 400 315 595 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
ISG80-160 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
ISG80-160A 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
ISG80-160B 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
ISG80-200 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
ISG80-200A 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
ISG80-200B 430 360 665 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
ISG80-250 480 465 870 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-250A 480 430 850 160×220 120 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG80-250B 480 430 805 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-315 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-315A 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-315B 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-315C 580 470 885 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
ISG80-100(I) 460 360 675 160×220 140 150×220 4-Φ18 200 160 8-Φ18 SD61-0.5 160
ISG80-100(I)A 460 360 615 160×220 140 120×180 4-Φ18 200 160 8-Φ18 SD61-0.5 160
ISG80-125(I) 450 430 805 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
ISG80-125(I)A 450 350 675 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
ISG80-160(I) 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
ISG80-160(I)A 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
ISG80-160(I)B 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
ISG80-200(I) 480 475 880 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
ISG80-200(I)A 480 430 860 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
ISG80-200(I)B 480 430 815 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG80-250(I) 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
ISG80-250(I)A 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
ISG80-250(I)B 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
ISG80-315(I) 640 700 1235 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
ISG80-315(I)A 640 640 1165 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
ISG80-315(I)B 640 580 1080 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
ISG80-315(I)C 640 520 1040 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
ISG100-100 460 360 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
ISG100-100A 460 315 610 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
ISG100-125 440 430 805 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
ISG100-125A 440 350 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
ISG100-160 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
ISG100-160A 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
ISG100-160B 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
ISG100-200 480 475 880 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 24
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG100-200A 480 430 860 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
ISG100-200B 480 430 815 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
ISG100-250 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG100-250A 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG100-250B 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG100-315 640 700 1235 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
ISG100-315A 640 640 1165 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
ISG100-315B 640 580 1080 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
ISG100-315C 640 520 1045 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
ISG100-100(I) 500 415 802 160×220 140 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
ISG100-125(I) 500 300 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
ISG100-125(I)A 500 280 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
ISG100-160(I) 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
ISG100-160(I)A 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
ISG100-200(I) 540 365 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG100-200(I)A 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
ISG100-200(I)B 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
ISG100-250(I) 600 435 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG100-250(I)A 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG100-250(I)B 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
ISG125-100 520 430 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
ISG125-100A 520 360 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
ISG125-125 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
ISG125-125A 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
ISG125-160 520 460 920 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
ISG125-160A 520 430 890 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
ISG125-160B 520 430 850 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
ISG125-200 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
ISG125-200A 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
ISG125-200B 570 460 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG125-250 680 660 1180 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
ISG125-250A 680 570 1080 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
ISG125-250B 680 510 1050 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
ISG125-315 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-2 300
ISG125-315A 680 685 1300 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
ISG125-315B 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
ISG125-315C 680 660 1230 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
ISG150-125 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
ISG150-125A 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
ISG150-160 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
ISG150-160A 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
ISG150-160B 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
ISG150-200 680 435 930 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
ISG150-200A 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
ISG150-200B 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG150-250 700 475 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
ISG150-250A 700 475 940 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
ISG150-250B 700 445 895 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
ISG150-315 760 530 1075 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
ISG150-315A 760 505 1000 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
ISG150-315B 760 505 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
ISG150-400 800 595 1120 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD2 330
ISG150-400A 800 595 1095 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
ISG150-400B 800 560 1075 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
ISG150-400C 800 535 1000 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 330
ISG150-250(I) 700 700 1280 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
ISG150-250(I)A 700 640 1200 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
ISG150-250(I)B 700 585 1115 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
ISG200-200 680 435 930 300×370 200 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 300
ISG200-200A 680 435 885 300×370 200 250×320  4-Φ22 340 295 12-Φ22 JGD2-3 300
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG200-250 750 475 960 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
ISG200-250A 750 475 940 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
ISG200-250B 750 445 895 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
ISG200-315 800 530 1075 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
ISG200-315A 800 505 1000 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
ISG200-315B 800 505 960 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
ISG200-400 860 595 1120 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
ISG200-400A 860 595 1095 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
ISG200-400B 860 560 1075 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
ISG200-400C 860 535 1000 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
ISG200-200(I) 810 525 1030 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
ISG200-200(I)A 810 525 970 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
ISG200-250(I) 830 530 1110 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
ISG200-250(I)A 830 510 1035 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
ISG200-250(I)B 830 510 995 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
管道离心泵型号 ISG管道泵外形尺寸 ISGB防爆管道泵安装尺寸 进口法兰尺寸 隔振器(垫)
L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
ISG200-315(I) 860 645 1265 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
ISG200-315(I)A 860 625 1180 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
ISG200-315(I)B 860 625 1145 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
ISG200-400(I) 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
ISG200-400(I)A 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
ISG200-400(I)B 880 635 1270 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
ISG200-400(I)C 880 600 1185 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
ISG250-250 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG250-250A 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG250-315 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG250-315A 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG250-315B 1110 640 1350 350×400 265 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG250-400 1200 900 1740 400×500 265 330×430 4-Φ22 405 355 12-Φ26 JGD4-2 390
ISG350-315 1300 680 1400 500×450 360 430×380 4-Φ22 520 470 16-Φ26 JGD4-2 568

  备注:以上安装选型表只是ISGB防爆管道泵的大部分尺寸数据,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的ISGB防爆管道离心泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于ISGB防爆管道泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2019年价格有任何问题,请您致电我公司24小时热线400-6656-887,我们将竭诚为您提供优质的服务。

  相关产品推荐:IRG立式热水管道离心泵 ISW卧式管道离心泵 IHGB不锈钢防爆管道泵

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网

♡ 点赞 (31) 已帮助
您的鼓励是对我们最大的动力
免责声明:部分文章信息来源于网络以及网友投稿,本网站只负责对文章进行整理、排版、编辑,是出于传递 更多信息之目的,并不意味着赞同其观点或证实其内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快处理。
本文标题: 「防爆管道泵」ISGB防爆管道离心泵安装尺寸图纸本文地址:http://www.sqmade.cn/selection/356.html

推荐产品

ISG立式管道离心泵
ISG立式管道离心泵

上海沈泉泵阀制造有限公司为您提供:ISG立式管道离心泵的性能参数表,安装尺

ISW卧式管道离心泵
ISW卧式管道离心泵

上海沈泉泵阀制造有限公司为您提供:ISW卧式管道离心泵的性能参数表,安装尺

SPG立式屏蔽管道离心泵
SPG立式屏蔽管道离心泵

上海沈泉泵阀制造有限公司为您提供:SPG屏蔽管道离心泵的性能参数表,安装尺

CQB-L磁力立式管道离心泵
CQB-L磁力立式管道离心泵

上海沈泉泵阀制造有限公司为您提供:CQB-L磁力管道离心泵的性能参数表,安装

上海沈泉泵阀制造有限公司管道离心泵,防爆管道离心泵,不锈钢管道离心泵型号及价格在这一站购买齐全    地址:上海市嘉定区绿色经济工业园   备案号:  沪ICP备10008193号-4
