单级单吸离心泵的工作原理及特点(附带结构图)精选


字数:1151字 来源:上海离心泵厂 作者:沈泉小编 发布时间:2021-05-18 15:01:34 阅读次数:
导读:单级单吸离心泵概述: 单级单吸离心泵是离心泵中最为简单的一种。所谓单级是指泵内只有一级叶轮,单吸是指水从叶轮一侧吸入。这种泵一般流量较小,多属于小型泵。构造特点是叶轮固定在转轴的一端,支承其重量的轴承位于轴的另一端,受力有如悬臂梁,故又称悬臂式离心泵。泵的转动部分包括:叶轮、泵轴、轴承、联轴器等,固定部分包括泵体、轴承支架、泵的进口和...

  单级单吸离心泵概述:

  单级单吸离心泵是离心泵中最为简单的一种。所谓单级是指泵内只有一级叶轮,单吸是指水从叶轮一侧吸入。这种泵一般流量较小,多属于小型泵。构造特点是叶轮固定在转轴的一端,支承其重量的轴承位于轴的另一端,受力有如悬臂梁,故又称悬臂式离心泵。泵的转动部分包括:叶轮、泵轴、轴承、联轴器等,固定部分包括泵体、轴承支架、泵的进口和出口等。

  单级单吸离心泵是农业上应用最为普遍的一种水泵。与其它离心泵相比,其扬程高,流量较小,结构简单,使用方便。单级单吸离心泵,供输送清水或物理化学性质类似于水的其它液体之用,温度不高于80℃。高效节能、性能可靠、安装使用方便等特点。同时根据使用温度、介质等不同的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

  今天上海离心泵厂家为大家介绍的内容是单级单吸离心泵的工作原理及特点,希望能够让大家更好的认识单级单吸离心泵。下面就请大家跟着小编一起来看看详细的介绍吧。

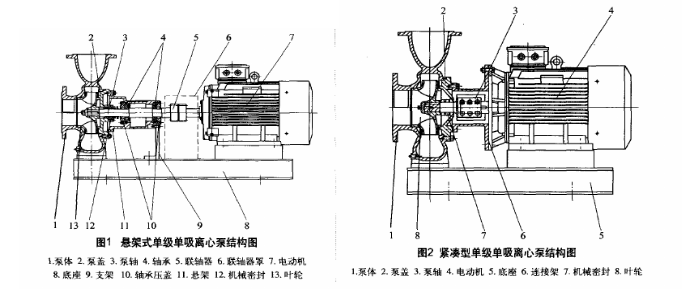

  一、单级单吸离心泵结构图:

单级单吸离心泵结构图

  二、单级单吸离心泵的工作原理:

  当单级单吸离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。

  三、单级单吸离心泵的特点:

  1、管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

  2、管道离心泵叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。

  3、管道离心泵轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。

  4、管道离心泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

  5、管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

  6、管道离心泵可根据管路布置的要求采用泵的竖式和横式安装。

  好了,以上内容由上海沈泉泵阀有限公司为大家提供,希望能够帮助到大家。如还想了解更多相关知识,可持续关注沈泉。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
