  相信大家对于隔膜泵的工作原理都知道一些吧,但是呢,今天上海沈泉隔膜泵厂家为大家带来的是非常全面的气动隔膜泵工作原理介绍,顺带给大家讲解一下隔膜泵的日常维护与保养。好让大家能够更加的了解气动隔膜泵。下面就请大家跟着小编一起来看看吧。

  气动隔膜泵是一种新型输送机械,是国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体均可使用。

  气动隔膜泵其有四种材质:工程塑料、铝合金、不锈钢、铸铁。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等,以满足不同用户的需要。安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

  一、气动隔膜泵工作原理:

  气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸流体的作用的容积式往复泵。在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。气动隔膜泵由气流结构和液流结构两大部分构成,通过两侧膜片完全隔离。

  气源压力只需大于每平方厘米两公斤即能工作。在5到8公斤工作压力下,气阀室中的高压气体通过气流疏导系统带动连杆轴做左右往复运动,同时,消耗后的低压气体通过排气口快速排出。在两侧高、低压气体交替作用下,连杆轴带动两侧膜片左右运动,使两边容积腔内气压发生交替变化,从而实现液体的连续吸入与排出。

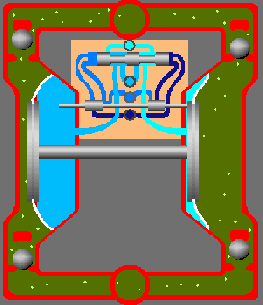

气动隔膜泵工作原理动态图

气动隔膜泵工作原理动态图

  配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

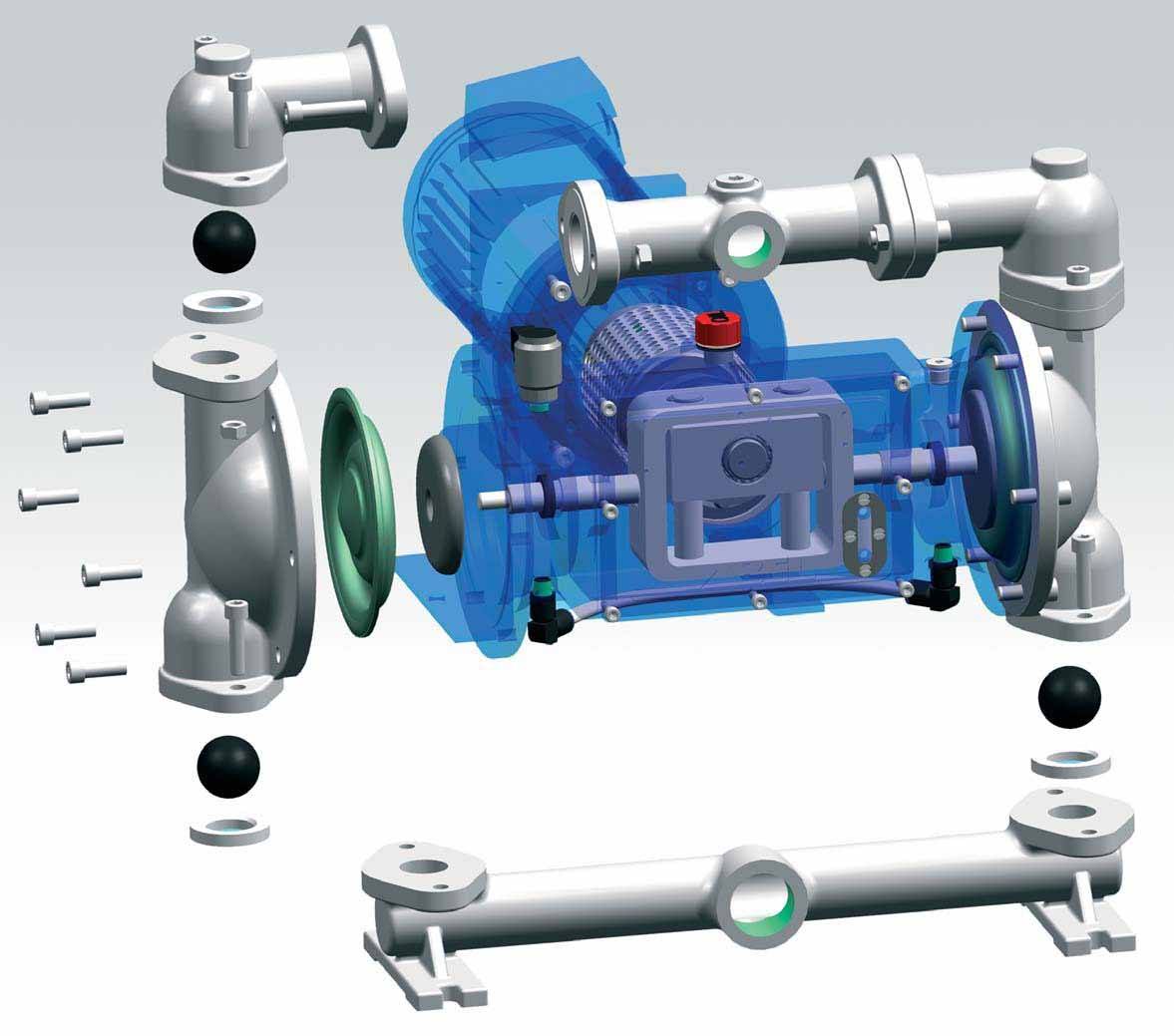

气动隔膜泵工作原理拆解图

  气动隔膜泵工作原理3D拆解图

  流体在通过隔膜泵时,软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出,球芯和阀座对通过的压力差做出反应。并且由于球芯和阀座的的软密封形式,还可以通过某些含小颗粒的流体。

  二、气动隔膜泵工作原理图解:

气动隔膜泵工作原理图解

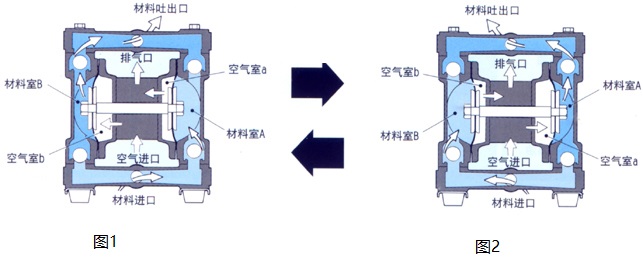

  图1:空气经由气阀压缩进入空气室B之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将空气室B推离中心体时,另一端之空气室A同时被连结之中心轴拉向中心体,此时,空气室A背面之空气由出口排放到泵体外。如此使B室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

  图2:当受空气挤压之空气室B达到其位移极限时,空气 阀会将空气引导至空气室A之背面,同样形成挤压力而使其推离中心体,同时将连结的空气室B拉回中心体,此时空气室A之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。空气室B被拉回中心体这个动作使A室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

  当膜片之运动完成时,空气阀再次引导空气至空气室B之背面,同时空气室A做空气排放动作。在泵回复到 原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次完全的循环泵送动作而使泵达到 自吸状态。

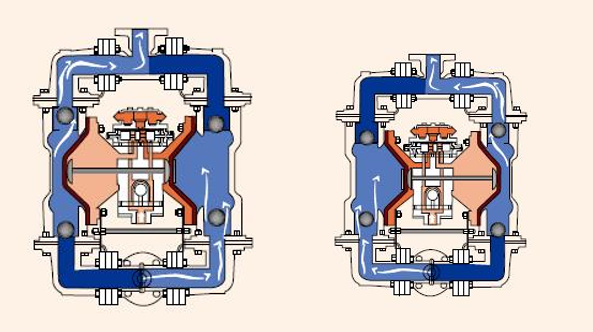

  三、气动隔膜泵工作原理示意图:


气动隔膜泵工作示意图


  四、气动隔膜泵工作原理结构图:


气动隔膜泵工作原理结构图


气动隔膜泵工作原理结构图



  五、气动隔膜泵日常维护和保养方法:

  为了确保气动隔膜泵一直处于良好的运转或备用状态。一切大厦装置的生活气动隔膜泵,消防泵、喷淋泵、补压泵、排污泵、空调气动隔膜泵。由管理处维修人员担任气动隔膜泵的定期维护与保养。

  1、生活气动隔膜泵和空调气动隔膜泵每周停止一次日常检查保养,每半年停止一次全面保养。

  2、消防气动隔膜泵和喷洒泵每一个月、补压泵每二月停止一次试运转,运转时间10-15分钟,消防泵起动时在管网顶部试消火栓出口喷水射程达6M以上,每半年停止一次全面保养。

  3、排污泵、潜气动隔膜泵每半年停止一次全面保养。

  4、气动隔膜泵保养时应把与泵体相连的2米范围内阀门、压力表、管道等随泵同时保养。

  5、泵体的保养:

  a、检查泵体应无破损、铭牌完好、水流方向指示明白明晰、外观整洁、油漆完好。

  b、补充光滑油,若油质变色,有杂质,应予改换。

  c、检查盘根密封状况,若有漏水应增加或改换石棉绳填料。

  d、联轴器的联接螺栓和橡胶垫若有损坏应予改换。

  e、紧固机座螺丝并做防锈处置。

  f、生活气气动隔膜泵和空调气动隔膜泵因运转频繁,每年应拆开联轴器两端轴承停止清或改换。

  六、气动隔膜泵适用行业:

  化工业:酸、碱、溶剂、悬浮物、分散体系。

  石化业:稠油、油脂、泥浆、污泥等。

  涂料业:树脂、溶剂、着色剂、油漆等。

  日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。

  陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。

  采矿业:煤浆、岩浆、泥浆、砂浆、润滑油等。

  水处理:石灰浆、软性沉淀物、污水、化学品、废水。

  食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。

  饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。

  医药业:溶剂、酸、碱、植物提炼液、软膏等各类药品料液。

  造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。

  电子业:溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。

  纺织业:染料化学品、树脂、胶等。

  建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。

  汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。

  家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。

  冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
