铝合金气动隔膜泵的工作原理及用途精选


字数:1308字 来源:上海隔膜泵厂 作者:隔膜泵选型助手 发布时间:2021-05-17 15:54:29 阅读次数:
导读:铝合金气动隔膜泵是一种以铝合金为材质的新型隔膜泵,具有使用压力足、寿命长、噪音低、不会停顿、做工精细等优点,既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 一、QBY 铝合金气动隔膜泵 工作原理: 在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩...

  铝合金气动隔膜泵是一种以铝合金为材质的新型隔膜泵,具有使用压力足、寿命长、噪音低、不会停顿、做工精细等优点,既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

  一、QBY铝合金气动隔膜泵工作原理:

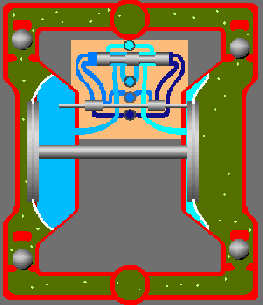

铝合金气动隔膜泵工作原理动态图

  在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

  二、铝合金气动隔膜泵工作原理图解:

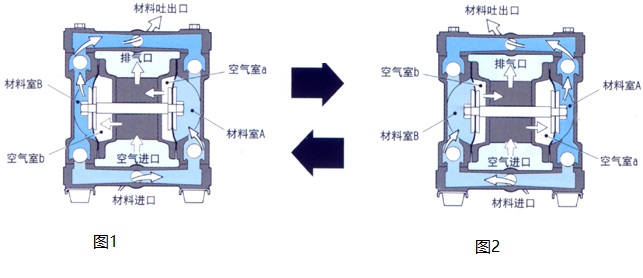

铝合金气动隔膜泵工作原理图解

  图1:空气经由气阀压缩进入空气室B之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将空气室B推离中心体时,另一端之空气室A同时被连结之中心轴拉向中心体,此时,空气室A背面之空气由出口排放到泵体外。如此使B室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

  图2:当受空气挤压之空气室B达到其位移极限时,空气 阀会将空气引导至空气室A之背面,同样形成挤压力而使其推离中心体,同时将连结的空气室B拉回中心体,此时空气室A之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。空气室B被拉回中心体这个动作使A室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

  当膜片之运动完成时,空气阀再次引导空气至空气室B之背面,同时空气室A做空气排放动作。在泵回复到 原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次完全的循环泵送动作而使泵达到 自吸状态。

  三、铝合金气动隔膜泵工作原理示意图:

气动隔膜泵工作原理示意图

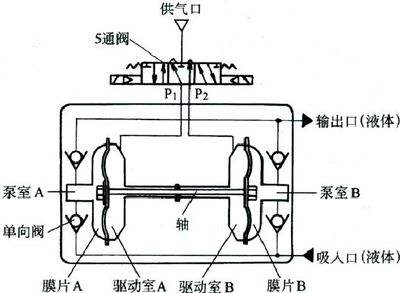

  四、铝合金气动隔膜泵工作原理简单示意图:

气动隔膜泵工作原理简单示意图

  五、QBY铝合金气动隔膜泵主要用途:

  1.铝合金气动隔膜泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。

  2.铝合金气动隔膜泵吸油漆、树胶、颜料、粘合剂和胶水等。

  3.铝合金气动隔膜泵吸各种瓦、瓷、砖器及陶器釉浆等。

  4.铝合金气动隔膜泵吸各种磨料、腐蚀剂、清洗油垢等。

  5.铝合金气动隔膜泵吸各种剧毒、易燃、易挥发液体等。

  6.铝合金气动隔膜泵吸各种污水、水泥灌浆及灰浆等。

  7.铝合金气动隔膜泵吸各种强酸、强碱、强腐蚀液体等。

  8.铝合金气动隔膜用泵为油轮,驳船清仓吸取仓内污水。

  9.铝合金气动隔膜各种高温液体最高可耐150℃。

  10.作为各种固液分离设备的前级送压装置。

  好了,以上内容由上海沈泉隔膜泵厂家为大家提供,希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识,可持续关注本站,沈泉将会为大家时时更新更多相关内容。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
