  便拆立式管道离心泵的工作原理及结构特点

  今天上海沈泉管道离心泵厂家为大家介绍的内容是便拆立式管道离心泵的工作原理及结构特点,希望大家能够喜欢。现在就请大家跟着小编一起来看看吧。

  一、ISGB便拆立式管道离心泵简介:

  上海品牌厂家沈泉泵阀生产制造的ISGB型便拆立式管道离心泵是在ISG型管道循环离心泵的基础上开发成功的一种结构新颖,技术先进的产品。

  该立式管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式管道泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式管道泵轴向力大的不足之处;电机采用YE2,YE3等标准通用电机,解决原立式管道泵加长轴电机配套更换难的问题;另按照使用环境可选配普通电机(YE2,YE3)、防爆电机(YB3,YBX3,YBX4),变频电机(YVP系列)、变频防爆(YBBP系列)电机等电机品种;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。上海管道离心泵厂家上海沈泉泵阀制造有限公司生产的管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式管道离心泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式管道泵、IS型离心泵、S型双吸管道离心泵等常规各种离心泵的最理想产品。

  二、ISGB便拆立式管道离心泵的工作原理:

  1、叶轮由泵轴驱动旋转,在叶片之间的流体上工作。流体是向心的,从叶轮的中心抛向外围。当流体到达叶轮边缘时,流速非常高。

  2、泵壳收集从叶片之间喷出的液体。这些液体沿着套管内蜗壳形通道逐渐膨胀的方向运动,使流体的动能转化为静压能,减少能量损失。所以泵壳的作用不仅仅是收集液体,它还是一种能量转换装置。

  3、液体吸上原理:依靠叶轮的高速旋转,迫使叶轮中心的液体以很高的速度被抛走,从而造成叶轮中心的低压,而低液位槽中的液体总是被源源不断地吸进。

  4、叶轮外围安装导轮,使泵内液体能量转换效力高。导轮是位于叶轮外周的固定叶片环。这些叶片的曲折方向与叶轮叶片的曲折方向相反,其曲折角度正好与流出叶轮的液体方向一致,使泵壳流道内液体的流向发生变化,使能量损失最小,并将动压能转化为静压能,动压能转换为静压能的效力高。

  5、后盖上的平衡孔清除轴向推力。进入叶轮外围的液体压力已经很高,其中一部分会渗到叶轮后盖板的后侧,叶轮前端的进液口压力较低,因此产生了将叶轮推向泵进口侧的轴向推力。这容易造成叶轮与泵壳接触处的磨损,严重时会产生振动。均衡孔使部分低压液体漏入低压区,增加了叶轮前后压差。但这也会导致泵的效率下降。

  6、轴封的安装保证了离心泵的正常高效运行。离心泵的任务是泵轴旋转,泵壳不动。如果二者之间的环形间隙不密封或密封不好,外界空气就会渗入叶轮中心的低压,从而降低泵的流量和效率。重大时流量为零——气缚。一般可采用机械密封或填料密封来完成轴与壳体之间的密封。

  离心是物体惯性的反映。就像用绳子拉石头使圆周静止。如果速度太快,绳子就会断,石头就会飞出来。这就是所谓的离心泵就是根据这一原理设计的。高速旋转的叶轮叶片带动水旋转,将水排出,从而达到保证输送的目的。

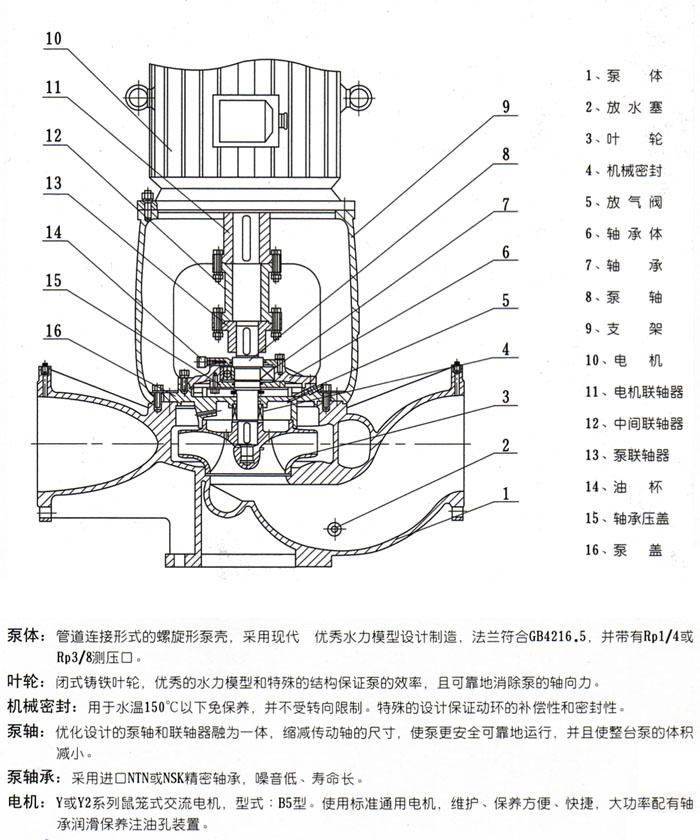

  三、ISGB型便拆立式管道离心泵的结构图:

ISGB型便拆立式管道离心泵的结构图

  四、ISGB型便拆立式管道离心泵的特点:

  1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外著名水泵厂家立式泵媲美。

  2、配用国内著名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。

  3、轴承采用国际著名品牌精密轴承,精度高、可靠性好、寿命长。

  4、叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

  5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

  6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。

  7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

  8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
