卧式离心泵规格型号参数表及结构图精选

　　卧式离心泵规格型号参数表及结构图

　　今天上海沈泉卧式管道离心泵厂家为大家讲解的内容是离心泵的规格型号参数及结构图等内容，小编以其中Z为常见的ISW型卧式管道离心泵来讲解。希望大家能够喜欢。现在就请大家跟着小编一起来看看下面的知识内容吧。

　　一、卧式离心泵分类：

　　ISW型卧式清水离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

　　ISWR型卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。

　　ISWH型卧式化工泵输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

　　ISWB型卧式管道油泵输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。

　　二、卧式离心泵工作原理：

　　离心泵启动时，泵轴带动叶轮高速旋转，迫使叶片间的预充液旋转。在惯性离心力的作用下，液体从叶轮中心向外径向运动。在液体流过叶轮的过程中，获得能量，增加静压能，提高流速。当液体离开叶轮进入泵壳时，由于泵壳内流道的逐渐膨胀而减慢速度，部分动能转化为静能，沿切向流入排出管道。因此，蜗壳泵壳不仅是收集从叶轮流出的液体的部件，也是一种能量转换装置。当液体从叶轮中心向外喷射时，叶轮中心形成低压区。在储罐液位与叶轮中心总势能差的影响下，液体被吸入叶轮中心。根据叶轮的连续操作，液体不断地被吸入和排出。离心泵内液体所获得的机械能是静压能的增加。

　　需要强调的是，如果输送的液体在离心泵启动前没有充入泵壳，由于空气密度较低，叶轮旋转后产生的离心力较小，而叶轮的中心面积不足以形成吸入储槽内液体的低压，因此无法启动离心泵输送液体。这说明离心泵没有自吸能力，称之为气凝。吸入管路上安装有一个单向底阀，以防止注入泵壳的液体在起动前流出泵壳。吸入管中的空气进入泵壳会导致空气粘滞。

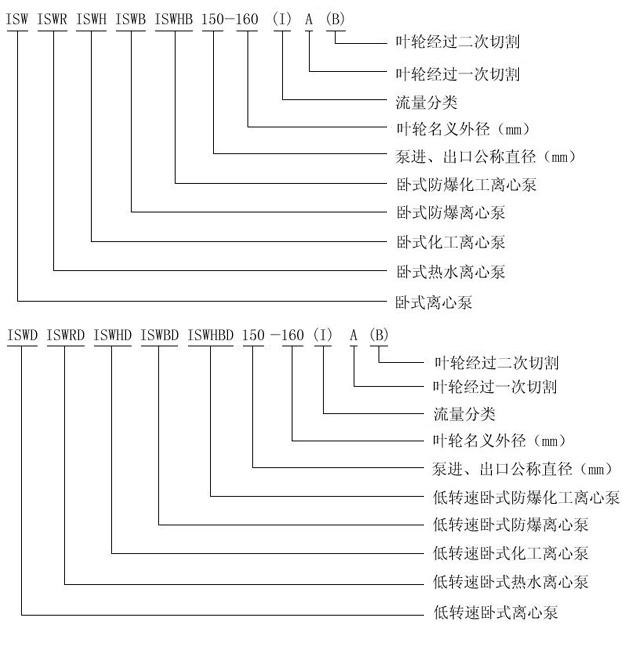

　　三、ISW卧式管道离心泵型号意义：

　　四、卧式离心泵规格型号参数表：

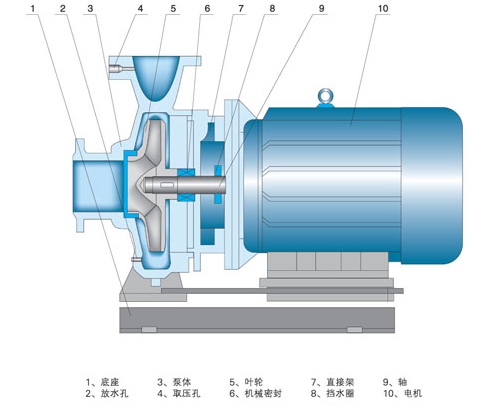

　　五、卧式离心泵结构图：

　　好了，以上就是关于卧式离心泵规格型号参数表及结构图的知识内容，希望能够帮助到大家。若是大家还想了解更多关于卧式泵的相关知识，可持续关注本站，沈泉将会为大家时时更新更多相关知识内容。

本文参考资料来源： 中国泵阀网 泵阀商务网 中国知网
