  卧式离心泵的结构图及工作原理

  卧式离心泵是属于卧式结构的一种离心泵,在许多人们日常的生活领域中应用的十分广泛,在绝大多数水利设施中都能够看到它的身影。为此,若是用户想要对卧式离心泵进行选型的话,了解卧式泵的结构和原理就是必不可少的了。下面是上海沈泉管道离心泵厂家为大家所整理出来的内容。请大家跟着小编一起来看看吧。

  说到卧式离心泵,那么就不得不说最为常用的ISW型卧式清水离心泵了,由于不同的厂家所生产出来的型号和结构有所不同,为此,小编仅以沈泉牌的卧式清水泵来为大家进行简单的讲解。

  ISW型卧式清水离心泵:供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。该泵性能优、寿命长、可靠性高、 外形美观、结构合理,具有行业领先水平。

  卧式离心泵的结构图:

卧式离心泵的结构图

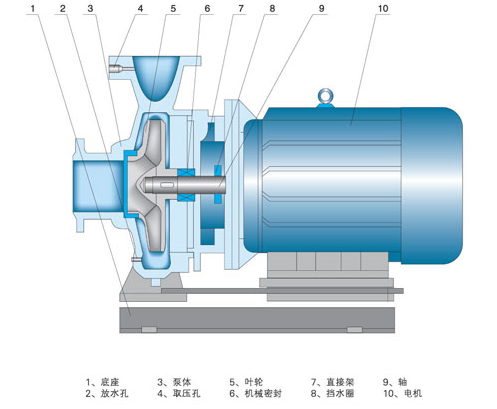

  卧式离心泵的结构说明:

  1、底座 2、放水孔 3、泵体 4、取压孔 5、叶轮 6、机械密封 7、直接架 8、挡水圈 9、轴 10、电机

  卧式离心泵的基本组件是高速旋转叶轮和固定的蜗牛形泵壳。具有多个(通常为4至12个)向后弯曲叶片的叶轮固定在泵轴上,并由电动机驱动,与泵轴一起高速旋转。叶轮是直接对泵中的液体进行功的部件,并且是卧式离心泵的能量供应装置。泵壳中央的吸油口与吸油管相连,吸油管的底部装有单向底阀。泵壳侧面的排出口与装有调节阀的排污管道连接。

  卧式离心泵的工作原理:

  在离心泵启动之前,泵壳内充满要输送的液体;启动后,启动后叶轮由轴带动高速旋转,叶片间的液体也必须旋转。在离心力的作用下,液体从叶轮的中心向外边缘投掷并获得能量,使叶轮的外缘高速离开蜗壳。在蜗壳中,液体由于流道逐渐增大而减速,部分动能转化为静压能量。最后,液体被高压排放到排放管中,并被送到需要的地方。当液体从叶轮的中心流向外缘时,在叶轮的中心形成一定的真空。由于储存器液位以上的压力大于泵入口处的压力,因此液体被连续压入叶轮。可以看出,只要叶轮持续旋转,液体就会不断被吸入和排出。

  以上便是关于卧式离心泵的结构图及工作原理的简单介绍了,希望能够对大家有所帮助。若是大家还想要了解更多详细内容,可通过站内对应产品详情页查看。
