卧式多级离心泵由于具有效率高,运行噪音低,抗汽蚀性能好,结构合理,使用寿命长等显著优点。故常被用来输送清水或物理化学性质类似于水的其他液体。而用户若能清晰的了解卧式多级离心泵型号一览表及结构图,那么就能根据自身工程所需要挑选出一款优秀的机泵,为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。
卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。为此,厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。
TSWA型卧式多级离心泵概述:
卧式多级离心泵系列卧式、单吸多级、分段式结构,是新开发生产的节能系列产品。具有效率高,运行噪音低,抗汽蚀性能好,结构合理,使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。
TSWA型卧式多级离心泵技术参数:
流量:18-155m3/h,扬程:18-270m,功率:2.2-180kw,转速:1450r/min,口径:φ50-φ150,温度范围:0-+80℃,工作压力:≤3.0Mpa。

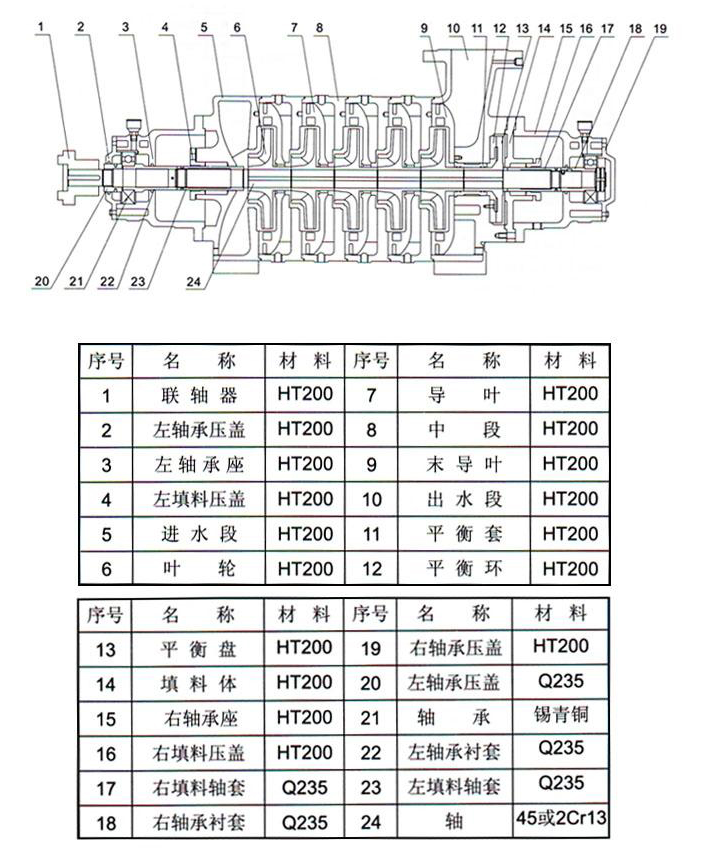

卧式多级离心泵结构图:

卧式多级离心泵结构说明:
本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理。
泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。
进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封.为防止液体从两端主轴泄漏.设软填料轴封.同时在轴上装有橡胶挡水圈、0型橡胶密封圈,以防水进入轴套腔内。
为防止中段和导叶磨损.特设叶轮密封坏及导叶套等易损零件.当叶轮与这些易损件之间的间隙超过规定值时应予以更換。
泵与电动机同时装在公用的锈铁底座上.其扭矩通过弹性眹轴器来传递。
好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够帮助到大家。若是大家还想了解更多相关泵类知识内容,可持续关注本站,沈泉将会为大家持续更新更多相关泵类知识内容。
