  管道增压泵怎么安装?管道增压泵安装示意图

  管道增压泵大家都很熟悉,因为在我们的日常生活中经常都能见到和使用到,可见这款泵在我们的生活中应用的多广泛。最近呢有用户咨询管道增压泵该如何安装?对于这一问题呢,上海沈泉管道离心泵厂家通过多年的经验整理出了以下内容,以供大家参考,大家若是在阅读的过程中有不理解或是疑问都可以通过站内客服进行询问。

  管道增压泵是安装在管路上增压的泵。一般所说的管道增压泵指的是安装在管路上输送液体的泵,并不局限于指某一种类或形式的泵,可以是立式也可以是卧式,如立式多级离心泵、卧式多级离心泵、立式单级离心泵卧式单级离心泵自吸式离心泵等都可以称为管道增压泵。一般业界所说的管道增压泵泛指管道式结构的泵。具体增压原理及结构请参考离心泵工作原理。

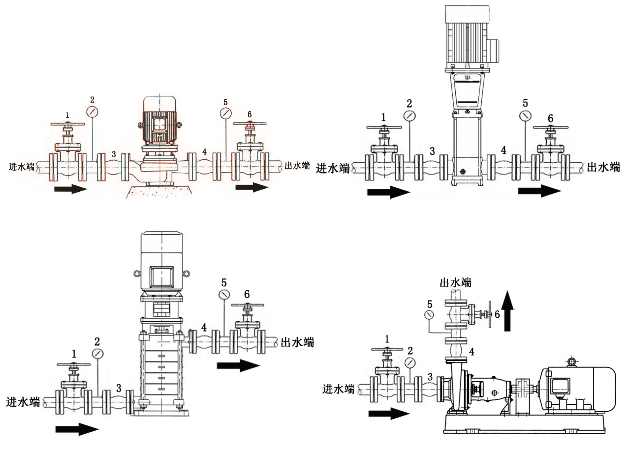

  管道增压泵安装示意图:

管道增压泵安装示意图

  注:大家按照上图所示依次从进水开始连接到出水管即可,注意进出水方向别装反了。

  管道增压泵安装要求:

  1、安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下,安装高度≤10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失。

  2、增压泵出水口法兰处应装上压力表,以便观察和控制泵的运行工况。

  3、管路重量不得由泵承受。

  4、水泵应该安装在通风的地方,室外安装应加防护罩,避免太阳曝晒及雨淋。

  管道增压泵安装方法步骤:

  1、安装前应检查:基础的尺寸、位置、标高应符合设计要求;设备不应有缺件、损坏和锈蚀等情况,管口保护物和堵盖应完好;盘车应灵活,无阻滞、卡住现象,无异常声音。

  2、出厂时已装配、调试完善的部件不应随意拆卸。

  3、增压泵安装的找平找正。

  水泵基础高出地面的高度应便于水泵安装,且不应小于0.1m。水泵运输到位置后,进行设备吊运安装,准确就位于已经做好的设备基础上,然后穿上地脚螺栓并带螺帽,底座底下放置垫铁,以水平尺初步找平,地脚螺栓内灌混凝土。

  待混凝土凝固期满进行精平并拧紧地脚螺栓帽,每组垫铁以点焊固定,基础表面打毛,水冲洗后以水泥砂浆抹平。

  4、管路安装应符合下列要求:

  (1)管子内部和管端应清洗干净,密封面和螺纹不应损坏,相互连接的法兰端面或螺纹轴心线应平行、对中,不应强行连接。

  (2)管路与泵连接后,不应再在其上进行焊接和气割,如需焊接或气割时,应拆下管路或采取必要的措施,防止焊渣进入泵内和损坏泵的零件。

  (3)管路的配置宜按设备资料及设计图纸进行复检。

  (4)每台水泵出水管上应装设阀门、止回阀和压力表;当水泵直接从室外给水管网抽水时,应在吸水管上装设阀门、止回阀和压力表,并应绕水泵设置装有阀门的旁通管。

  (5)水泵的隔振及防噪:在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头;管道支架宜采用弹性吊架、弹性托架;为创造良好的隔振效果,基础隔振、管道隔振和支架隔振三者必须配齐,其中隔振垫(减震器)的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果,该参数的确定必须是经过专业技术人员的核算确认。

  水泵压出管道穿墙、楼板处,应采取防止固体传声措施。

  (6)水泵调试要点

  在电气控制确保安全灵敏可靠的前提下,进行水泵的单机试运转。

  将泵出水管上阀件关闭,随泵启动运转再逐渐打开,并检查有无异常,电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。

  管道增压泵安装注意事项:

  1、管道增压泵应安装在室内或有遮蔽户外场合,环境温度介于5℃~40℃,相对湿度小于90%,并应有良好的通风性,周围不能存在易燃易爆或具有腐蚀性的气体或液体,场地海拔不高于2000米。

  2、管道增压泵必须保证其安装保持水平状态,否则容易发生机械故障。移动的过程中必须轻拿轻放,否则泵底板容易破碎。

  3、与管道增压泵进水管连接的外围管道(自来水管道或水池出水管道)必须严格按照设备所附进水母管尺寸规格布置,宜做到外围管道内径≥管道增压泵进水管内径。同时注意泵的进出水口,以免装反了无法正常抽水。

  4、管道增压泵的进出口最好都要配备阀门,以便于调试或维护。最好在泵的进出口法兰附近上装压力表,以控制泵在额定工况内运行,确保泵的正常高效运行。排出口若安装单向阀应该装在闸阀外面。

  5、管道增压泵的吸入、排出管路系统应有其独立的支架,不能用泵的各种部位来支撑。

  6、为防止杂物进入泵内,在进口处应设过滤器,过滤面积应大于管路截面积的3~4倍方能能保证水泵有充足的进水量。

  7、管路的螺纹或法兰接口处必须用生料带或法兰胶片密封好,谨防漏气导致无法正常抽水。

  8、水泵/管道增压泵吸水方式宜为自灌式,非自灌式的必须有可靠的引水保证。若水泵/管道增压泵必须吸水,则必须保证吸水高度小于等于理论上计算出来的高度(详情参考关于水泵/增压泵的安装高度计算)。

  9、如果水泵/管道增压泵安装在板房上时,建议采用减震装置,否则会带来噪音或震动。当泵比较大时,必须专门浇注底座平台同时与买好地脚螺栓以保证水泵平稳运行。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若大家还想了解更多相关泵类知识内容,可持续关注本站,沈泉将会为大家时时更新更多相关泵类知识。
