　　不锈钢自吸磁力泵结构组成及特点

　　今天上海沈泉磁力泵厂就为大家简单的讲解下不锈钢自吸磁力泵结构组成及特点等内容，好让大家能够多了解一下这款优秀的泵，下面就请大家一起来看看吧。

　　在讲解之前，我们需要对这款泵有一个大概的了解。这样大J也就能够更好的理解下面的内容。磁力泵型号众多，所以小编就以ZCQ自吸式磁力泵来讲解。

　　ZCQ自吸式磁力泵：该泵既有着CQ型磁力泵全密封、无泄漏、耐腐蚀的特点。又集自吸于一身，不需底阀和引灌水，自吸高度4米。该自吸磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

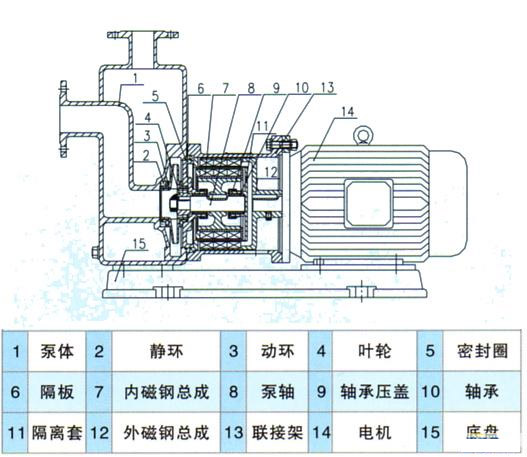

　　不锈钢自吸磁力泵结构图：

　　不锈钢自吸磁力泵结构特点：

　　1、永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃)，矫顽力高，磁场方向具有很好的各向异性，在同G相接近时也不会发生退磁现象，是一种很好的磁场源。

　　2、隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

　　3、冷却润滑液流量的控制泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃;当介质为烃或油时，可使环隙区域的温升维持在5-8℃。

　　4、滑动轴承磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。

　　5、保护措施当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下，将产生涡损、磁损，造成永磁体温度升高，磁力传动器滑脱失效。

　　好了，以上内容由上海沈泉泵阀制造有限公司为大J提供，希望能够对大J有所帮助。
