  大家已经知道磁力泵的模型和产品含义,但是,不知道磁力泵的工作原理是什么,接下来沈泉小编为大家来介绍一下,自吸式磁力泵特点工作原理。

  小编简单的从三个方面来介绍它的工作原理

  (1)自吸式磁力驱动泵是一种不存在动密封的无泄漏流体输送机械。主要针对叶片泵中的离心泵进行设计,通常由泵体、隔离套及连接部件组成能够承受压力的密闭的密封腔体。在密封腔体的外部有一个旋转的永磁场,并通过磁场的作用,带动密封腔体内部的磁性转子部件同步旋转,而密封腔体内部的转子部件带动叶轮实现对流体的做功。由于由定子部件组成的密闭的密封腔体不存在动密封,并且带动叶轮做功的旋转轴不穿出密闭的密封腔体。从而保证了磁力泵的零泄漏、无污染。

  (2)自吸磁力驱动泵结构设计通常由电动机、磁力耦合器和离心泵组成,其主要特点是利用磁力耦合器传递动力,当电动机带动磁力耦合器外磁转子旋转时,磁力线穿过间隙和隔离套-作用于内磁转子上,使泵转子与电动机同步旋转,无机械接触地传递扭矩,在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,因而流体完全在密封腔内,没有外泄的缝隙,因此,完成了封闭的全过程,达到了无泄漏的技术要求。

  (3)ZCQ磁力驱动泵运用先进的技术设计,在水力上遵循了原自吸泵的优点及特性。它取消了传统的机械密封装置,将电动机与泵的钢性连接改为无接触的柔性连接,从根本上消除了轴封泄漏。

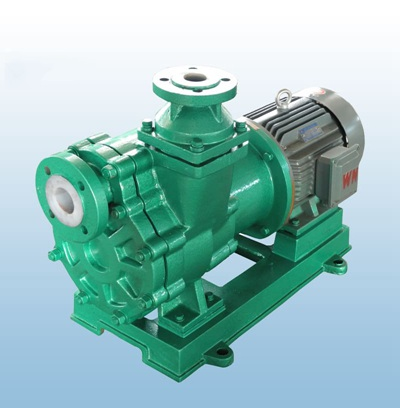

自吸式磁力泵——磁力泵工作原理是什么

  (4)采用外部混合轴向回流泵体结构,泵体由液体吸入室,液体储存室,蜗壳,返回孔,气液分离室等组成,结构如图所示。在泵启动后,在离心力的作用下,吸入室中的剩余液体和入口管线中的空气被叶轮搅拌成气水混合物,混合物通过气液混合物进入气液分离室。蜗壳,气体和水都会随着速度的减弱而产生。分离时,空气从泵出口排出,液体通过返回孔返回泵室。在几个循环之后,进气管中的空气被排出,使得泵室形成一定程度的真空并实现自吸。
