  立式管道离心泵安装方法说明及安装示意图

  管道离心泵因为进出水口大小和高度相同,相对安装比较简单,维护不用拆除管路等系列优点而被广泛用于建筑和工业生产领域。而今天上海沈泉管道离心泵厂家为大家讲解的内容就是立式管道离心泵的安装方法及安装图介绍。

  一、立式管道离心泵安装图:

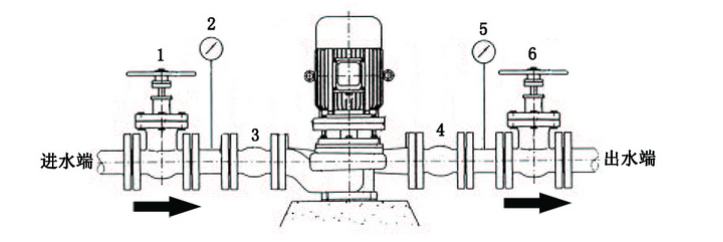

立式管道离心泵安装图

  安装附件说明:1、6为进出水闸阀,2、5为指针压力表,3、4为进出水软接,如果管道泵需要自动运行,需要在泵的出水口安装压力传感器(配合水泵自动控制柜)和单向阀。需要大家注意的是:体型较小的立式单级管道泵可以卧式安装,太大的不能,防止转子太重偏心运行。

  二、立式管道离心泵的安装方法说明:

  1.管道离心泵在安装过程中严禁敲打或敲打,以免因摩擦和密封失效从而损坏机械密封。

  2.管道离心泵在安装的过程中,应在与密封件接触的表面上涂一层干净的机械油,以使安装平稳。

  3.管道离心泵在安装静环压盖时,必须均匀地拧紧紧固螺钉,以确保静环的端面垂直于轴线。

  4.立式管道离心泵在安装后用手推动动环,可使动环在轴上灵活移动,具有一定的柔韧性。

  5.管道离心泵在安装后用手旋转泵轴,不应有沉重的感觉。

  6.在运行之前必须填充介质,以防止干摩擦使密封失效。

  注:如大家在安装的过程中遇到其他自身不能解决的问题,可及时联系厂家进行协助处理。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
