「离心泵」ISW管道离心泵和IS卧式清水泵的区别


字数:1578字 来源:上海管道离心泵厂 作者:管道泵选型助手 发布时间:2019-08-26 21:55:02 阅读次数:
导读:ISW卧式管道离心泵 和IS卧式清水离心泵的从外观和结构上最明显的区别在于一个是有带有联轴器的传统离心泵,而ISW卧式管道泵是在IS卧式离心泵的基础上取消了中间联轴器,采用电机和泵同轴,其好处是结构简单,配件较少,维护方便,同时也提高了轴传输效率,是不可多得替代产品。 在介绍两者之间的区别前,我们先来了解下IS型卧式离心泵的构成和其特点。 IS型卧式单级单...

  ISW卧式管道离心泵和IS卧式清水离心泵的从外观和结构上最明显的区别在于一个是有带有联轴器的传统离心泵,而ISW卧式管道泵是在IS卧式离心泵的基础上取消了中间联轴器,采用电机和泵同轴,其好处是结构简单,配件较少,维护方便,同时也提高了轴传输效率,是不可多得替代产品。

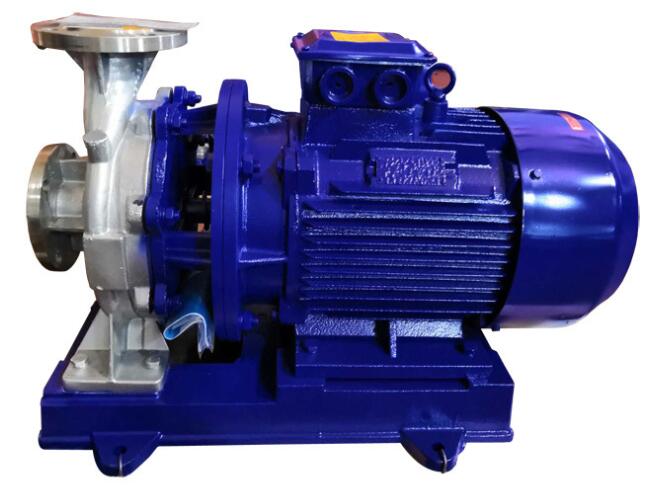

ISWH不锈钢卧式管道离心泵

  在介绍两者之间的区别前,我们先来了解下IS型卧式离心泵的构成和其特点。

  IS型卧式单级单吸清水离心泵I是上海沈泉技术人员结合国内外技术设计的一种卧式离心泵产品。优点有:全系水力系性能布局,检修方便,用户使用范围广;效率达到国际平均性能。

  1、IS型单级单吸卧式离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承等配件组成。

  2、IS型单级单吸卧式离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

  3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

  4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

  5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

  6、IS型单级单吸卧式离心泵为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

  7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

  那么ISW型卧式管道离心泵跟IS卧式清水泵的具体区别在哪呢?

  其实两者的差异并不大,两种卧式管道离心泵区别就在于安装结构和形式的不同。首先,安装的位置的不同,由于ISW型卧式管道离心泵的泵轴较IS型短,所以传动效率要比IS型号高。但是在维修方面,IS型由于在结构上泵轴间隙大,方便维修。

  ISW型卧式管道离心泵用途:

  1、ISW型卧式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。

  2、 ISWR型热水(高温)管道泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,ISWR使用温度T:≤120℃、WRG使用温度T:≤240℃。

  3、 ISWH型卧式化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。

  4、 ISWB型卧式油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。

  IS卧式清水泵用途:

  IS型泵可分为IS卧式清水离心泵和IH卧式化工离心泵。

  IS卧式清水离心泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

  IH卧式化工离心泵用于供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

  相信通过以上的了解你已经了解到两种离心泵的区别了,具体离心泵性能参数选型,可致电上海沈泉泵阀,为你选择具体型号。
