ISG系列立式管道离心泵


字数:1655字 来源:上海离心泵厂 作者:管道泵选型助手 发布时间:2020-08-31 11:31:11 阅读次数:
导读:一、ISG系列立式管道离心泵产品概述 立式管道离心泵ISG型系列单级单吸立式管道离心泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。同时根据使用温度、介质等不同在ISG型管道离心泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该产品具有同效节能、噪音低、性能稳定等特点。是科技人员联合国内水泵专家选用水力模型,采用IS型离心泵之性能参数,...

  一、ISG系列立式管道离心泵产品概述

  立式管道离心泵ISG型系列单级单吸立式管道离心泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。同时根据使用温度、介质等不同在ISG型管道离心泵基础上派出适用热水、高温、腐蚀性化工泵、油泵。该产品具有同效节能、噪音低、性能稳定等特点。是科技人员联合国内水泵专家选用水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。该系列产品具有节能、噪音低、性能可靠等优点。符合国家机械部JB/T53058-1993的标准。产品按ISO02858标准设计制造。

  二、ISG系列立式管道离心泵主要特征

  ①立式管道离心泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。

  ②轴封采用机械密封或机械密封的组合,采用优质的硬质合金密封环,增强了密封的耐磨性,能有效地延长泵的使用寿命。

  ③可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

  ④可根据流量和扬程的需要采用泵的串联、并联运行方式。

  ⑤泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。

  ⑥叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。

  ⑦安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管道的连接。

  三、ISG系列立式管道离心泵主要用途

  ①IRG(GRG)型立式热水(高温)热水循环泵,适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,IRG使用介质温度不超过120℃,GRG型使用介质温度不超过240℃。

  ②ISG型立式管道泵,供输送清水及物理性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。

  ③YG立式管道油泵供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。

  ④IHGB型不锈钢防爆型化工离心泵,适用于输送易燃易爆性化工液体。

  ⑤ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵,适用于环境声要求很低的场合及空调循环等。

  ⑥IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。

  四、ISG系列立式管道离心泵工作条件

  ①所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm. 注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。

  ②吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,科西德泵阀ISG型管道离心泵订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料

  ③环境温度<40℃,相对湿度<95%。

  注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

ISG系列立式管道离心泵

  五、ISG型产品结构说明

  ①泵与电机同端盖,轴向尺寸缩短,结构简单。

  ②泵体上设有排气阀,工作前能排放泵内空气。

  ③泵体上设有取压孔和放水孔。

  ④泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。

  六、ISG系列立式管道离心泵型号意义

ISG系列立式管道离心泵

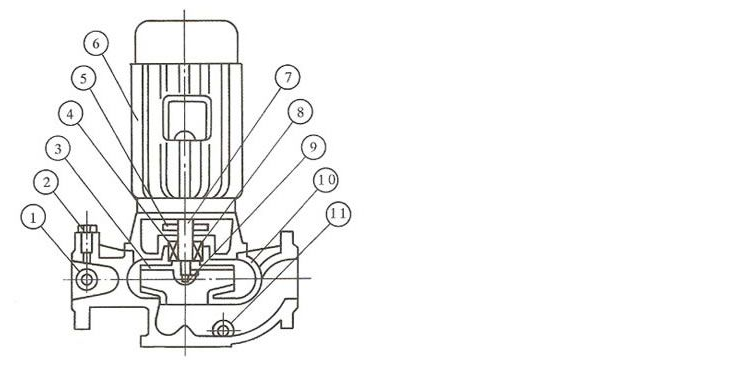

  七、ISG系列立式管道离心泵结构说明

  ISG系列立式管道离心泵

1 取压塞 4 机械密封 7 10 泵体
2 排气阀 5 挡水圈 8 朕体座 11 放水阀
3 叶轮 6 电机 9 叶轮摞母

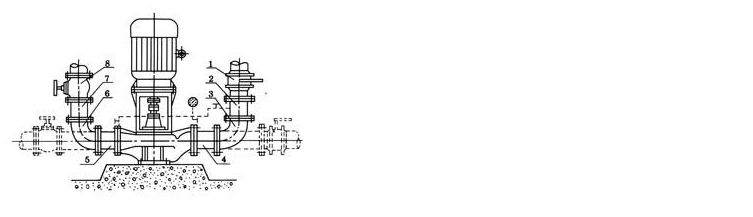

  八、ISG系列立式管道离心泵安装方式


  ISG系列立式管道离心泵

1 进口阀门 3 弯管 5 直管 7 直管
2 直管 4 直管 6 弯管 8 出口阀门
