  单级双吸离心泵的工作原理及结构图

  单级双吸式离心泵又称单级双吸式中开泵,与其他泵相比较的话最明显的特征是两个吸液口,所以这种泵通常流量很大。

  对于这么优秀的泵,上海沈泉离心泵厂家觉得大家也应该了解下它的工作原理和它的结构是怎么样的,这样对于大家在日后的使用中也能方便不少,现在就请大家跟着小编一起来看看下面的内容吧。

  单级双吸离心泵的工作原理:

  简单来说:入口液体同时进入叶轮中心区域,高速旋转的叶轮在离心力的作用将液体甩出,叶轮中心就形成低压区,入口液体在大气压作用下,源源不断的流向低压区,即进入叶轮中心后又被甩出的循环过程。

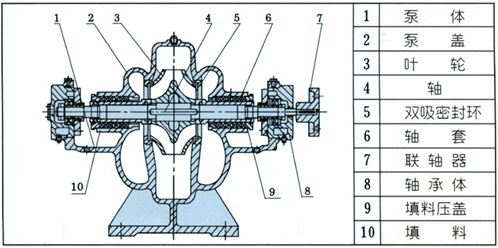

  单级双吸离心泵的结构图:

单级双吸离心泵的结构图

  相关的零部件:轴、叶轮、卡环、密封环、机械密封轴套、密封体、机械密封、密封压盖、挡水圈、轴套、轴承体、轴承挡圈、止退垫圈、泵盖、楗、销子、轴承油封等部件。

  单级双吸式离心泵的拆装工艺流程:

  1.拆卸工艺:拆联轴器护壳 → 拆连接螺钉 → 拆控制油管 → 拆水泵上盖螺钉 → 吊离上盖→ 拆两端轴座螺钉→ 叶轮轴离机座 → 拆联轴器泵联 → 拆键→ 拆卡环 → 拆轴承体 → 拆轴承套筒 → 拆挡水圈 → 拆密封压盖 → 拆机械密封 → 拆机械密封轴套 → 拆密封环 → 拆定位环 → 拆卡环 → 拆叶轮 → 拆卡环 → 拆键

  2.装配工艺:轴键 → 叶轮 → 卡环 → 定位环 → 密封环 → 机械密封轴套 → 机械密封 → 密封压盖 → 挡水圈 → 轴承套筒 → 轴承体 → 卡环 → 键 → 联轴器泵联 → 叶轮轴入机座 → 两端轴座 → 上盖 → 联轴器护壳 → 控制油管

  单级双吸离心泵的优势特点:

  1、结构紧凑外形美观,稳定性好,便于安装。

  2、运行平稳优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,离心泵泵壳内表面及叶轮表面具有抗汽蚀性能。

  3、轴承选用SKF及NSK轴承保证运行平稳,噪音低,使用寿命长。

  4、轴封选用机械密封或填料密封。能保证8000小时运行无泄漏。

  5、离心泵安装形式装配时不需调整,可根据现场使用条件。分立式或卧式安装。

  6、加装自吸装置,可实现自动吸水,即不需安装底阀,不需真空泵,不需倒灌,离心泵可以启动。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若大家还想了解更多相关泵类知识,可持续关注本站,沈泉将会为大家时时更新更新相关泵类知识内容。
