  磁力泵结构图

  磁力泵是一种在安全标准上非常高的输送产品,具有着一般水泵无法比拟的密封性,在运输高危介质和处于易燃、易爆等环境中都是相当可靠的。而用户比较关心的磁力泵结构,上海沈泉磁力泵厂家早已为大家整理如下。

  为了方便大家的认识,小编这次准备了多款磁力泵型号的结构图供大家参阅。

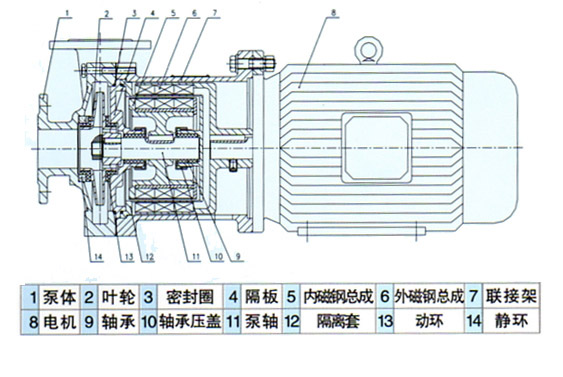

  CQ磁力离心泵结构图:

CQ磁力离心泵结构图

  CQB磁力驱动离心泵结构图:

CQB磁力驱动离心泵结构图

  CQF塑料磁力驱动泵结构图:

CQF塑料磁力驱动泵结构图

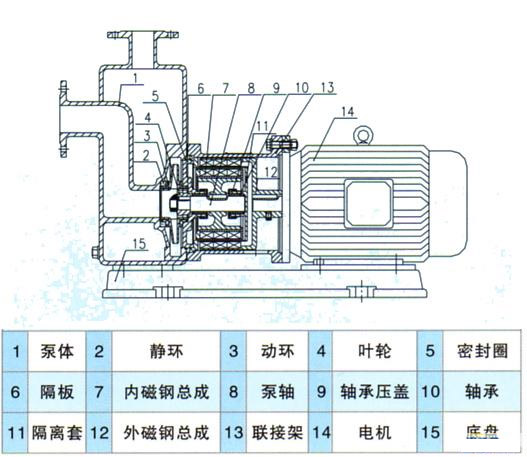

  ZCQ自吸式磁力泵结构图:

ZCQ自吸式磁力泵结构图

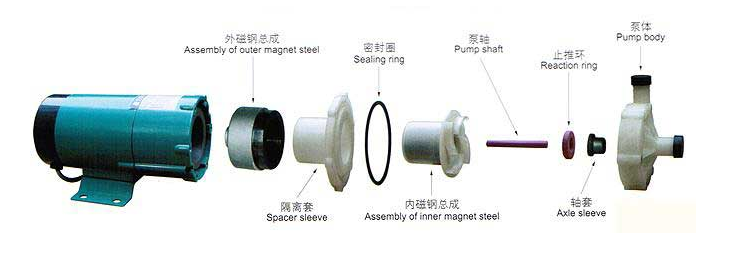

  MP/MPH微型磁力泵结构图:

MP/MPH微型磁力泵结构图

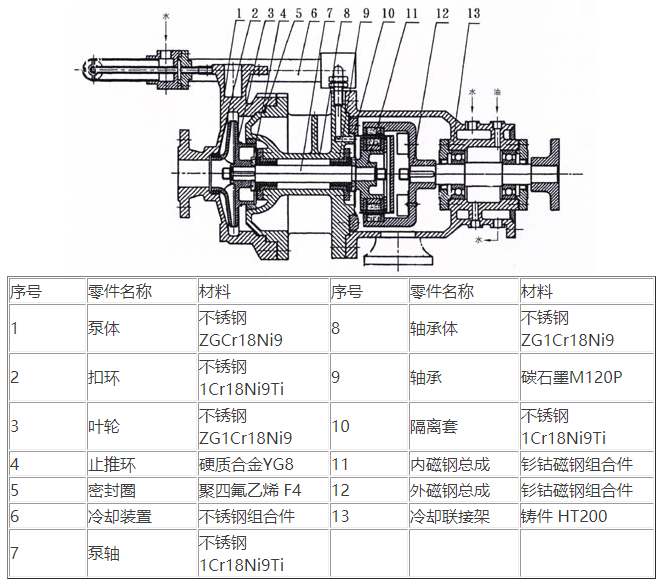

  CQG耐高温磁力驱动泵结构图:

CQG耐高温磁力驱动泵结构图

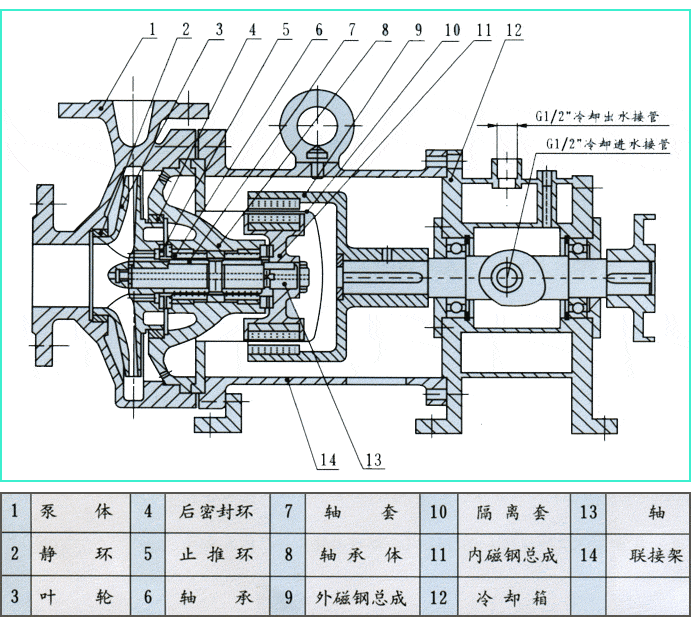

  MT-HTP高温磁力泵结构图:

MT-HTP高温磁力泵结构图

  磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀等特点。

  磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子 、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴 、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃 、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

  综上所述,便是关于磁力泵结构图的内容简单介绍了,因磁力泵型号规格之多,故小编仅以磁力泵中的几款型号来为大家讲解,希望能够对大家有所帮助。

本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
