磁力泵的结构组成
磁力驱动泵是应用永磁传动技术原理实现力矩的无接触传递的一种新型无密封泵。其主动轴和从动轴之间不存在机械联接,结构中不需动密封存在,所以该型泵无密封、可实现零泄漏,特别适用于输送易燃、易爆、易挥发、有毒、有腐蚀以及贵重液体,磁力泵多用于要求泵只能微漏甚至不漏的场合, 以及机械密封较难胜任的高真空的场合。近年来, 国外在石油、化工、电镀、制药、食品、选纸, 印染等行业中该泵已得到广泛应用。
而对于用户想要知晓的磁力泵的结构组成这一问题来讲,需要大家知道的是,磁力泵因为型号的不同,也就导致了其在内部结构上会有着明显的不同。为了方便大家有所理解,上海沈泉磁力泵厂家便以其中的两款泵来作为讲解,大家请跟着小编一起来看看吧。

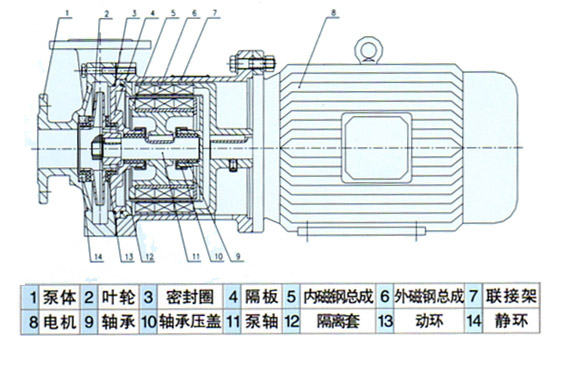

CQ型磁力驱动泵结构图:

cq型磁力泵主要是以泵体、叶轮、密封圈、隔板、内磁钢总成、外磁钢总成、联接架、电机、轴承、轴承压盖、泵轴、隔离套、动环以及静环等组成。其流量范围为1.2-60(m3/h),扬程为5-50(m)。

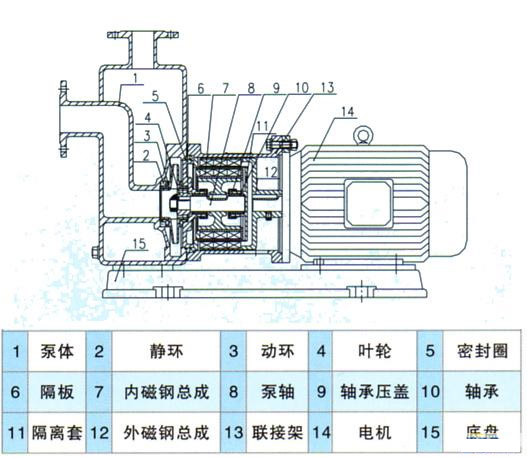

ZCQ型自吸式磁力泵结构图:

ZCQ型自吸式磁力泵主要是以泵体、静环、动环、叶轮、密封圈、隔板、内磁钢总成、泵轴、轴承压盖、轴承、隔离套、外磁钢总成、联接架、电机、底盘等组成。其流量范围为3-50(m3/h),扬程为12-50(m)。
以上便是关于磁力泵的结构组成的内容介绍了,希望能够对大家有所帮助。
