气动隔膜泵工作原理及常见问题解决精选
一、气动隔膜泵是如何工作的
Z近有人给我们留言说想看一下气动隔膜泵的工作原理,想看一看隔膜泵到底是怎么进行工作的。看到消息后上海沈泉隔膜泵厂家进行了详细的资料整理,了解到在气动双隔膜泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从气动双隔膜泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。

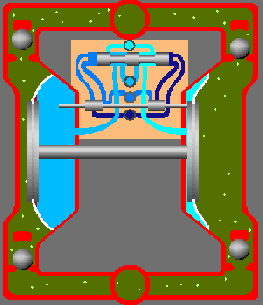

二、气动隔膜泵工作原理动态图:

上图所示中压缩空气由进入配气阀,使气动双隔膜泵膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。

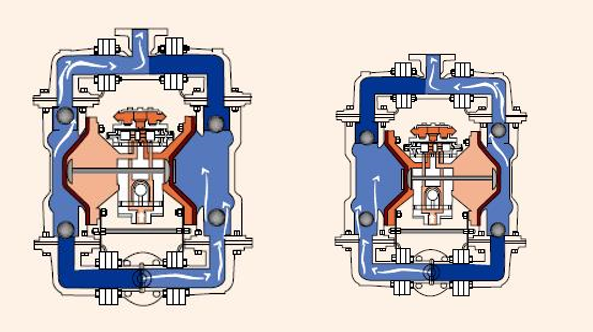

三、气动隔膜泵工作原理示意图:

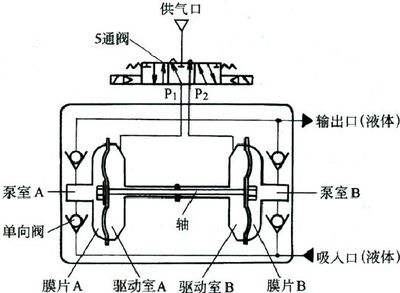

四、气动隔膜泵工作原理简单示意图:

五、气动隔膜泵的常见问题:
1.泵无力,抽送速度变慢
此种现象一般有如下几种情况,一是气源气压减小。先看看进气压力表的压力,压力值在4~7公斤为正常。然后检查气源阀门的开度位置,如气源开闭是用电磁阀的话,则检查电磁阀塑料阀片有无破损,导致塑料阀片不能完全打开。二是消音器堵塞,气不能快速的排出,导致抽送速度减慢。三是压缩空气的水或杂质过多。进入隔膜泵配气阀后堵塞进气孔,或是卡住配气阀芯。四是配气阀上下端盖由于常时间受阀芯的冲击导致阀盖破损漏气。五是泵内部中轴四个密封环磨损而串气。
2.流量减少
此种现象一般有以下几种情况,一是进出口单向阀(塑料球)磨损变小。或有条状物,大颗粒卡住塑料球。导致吸料时排料口的料液回灌,排料时又把物料从进料口压回去。二是隔膜片常时间拉伸变形,导致物料腔容积变小。三是黑色,厚的那层膜片破损。中轴带动时走不到位。
3.泵不动
此种现象可能有几种情况。一是阀芯严重磨损卡死。二是中轴的轴套磨损。此时应更换铜套。三是中轴两端螺杆掉落。四是两层膜片都破裂。五是隔膜泵倒置或平放。阀芯不能回位(DY代和第二代)
4.物料里面有杂质或油污
这种一般都是膜片破裂所致。
5.进出口漏料
一是螺杆没有紧固,二是球座变形或O型圈损坏,三是两端泵壳没有对上孔位而倾斜,导致两个出料口或进料口没有在同一平面上。
以上就是上海沈泉为大家介绍的有关气动隔膜泵工作原理及常见问题解决的内容,希望能够对大家有所帮助。如果大家对我们的产品感兴趣的话,可以联系我们的站内客服进行详谈。
