  卧式单级双吸离心泵的安装方法说明

  今天上海沈泉离心泵厂家为大家讲解的内容是关于卧式单级双吸泵的安装说明,希望大家能够喜欢。现在就请大家跟着小编一起来看看下面的内容吧。

  一、卧式单级双吸离心泵的结构图:

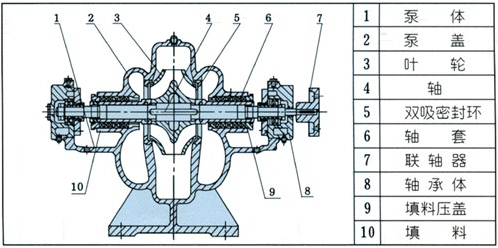

卧式单级双吸离心泵的结构图

  二、卧式单级双吸离心泵安装说明:

  1.检查转速卧式单级离心泵和电机应无损坏。

  2.卧式单级双吸离心泵的安装高度,加上吸油管的水力损失及其速度能量,不得大于样品规定的允许吸油高度值。基本尺寸应符合泵机的安装尺寸。

  3.卧式单级双吸离心泵的安装顺序:

  用地脚螺栓将泵放置在混凝土基础上,通过调节两者之间的楔形垫来校正水平,然后正确地拧紧地脚螺栓以防止行走。

  在地基和泵脚后方浇筑混凝土,混凝土干燥后,拧紧地脚螺栓并再次检查。卧式单级双吸离心泵的水平度。

  校正电机轴和泵轴的同心度。将两轴成一条直线,两轴设备外圆上的同轴度公差为0. 1mm,在端面之间沿圆周的间隙不平整度的公差为0.3mm(在连接进,出口管并进行试运行后再次检查,仍然符合上述要求)。检查电机方向和泵方向一致后,安装联轴器和连接销。

  4.进水管和出水管应提供单独的支撑,而不是由泵体支撑。

  5.泵与管道之间的连接台应确保良好的气密性,尤其是进水管道必须严格防漏并安装不应有空气存储的可能性。

  6.如果将卧式单级双吸离心泵安装在进水位以上,则为了启动灌溉泵,通常可以安装底阀。也可以使用真空引水方法。

  7.在通常需要水泵和出水管线之后,需要闸阀和止回阀(扬程小于20米),止回阀安装在闸阀的后面。上述安装方法是指不带通用底座的卧式单级双吸离心泵机组。安装具有公共底座的离心泵,并通过调节底座和混凝土基础之间的楔形垫片来调节设备的水平。然后在两者之间倒入混凝土。安装要求,和不配备公共底座的机组一样。

  三、卧式单级双吸离心泵的拆装步骤:

  1、拆卸工艺:拆联轴器护壳 → 拆连接螺钉 → 拆控制油管 → 拆水泵上盖螺钉 → 吊离上盖→ 拆两端轴座螺钉→ 叶轮轴离机座 → 拆联轴器泵联 → 拆键→ 拆卡环 → 拆轴承体 → 拆轴承套筒 → 拆挡水圈 → 拆密封压盖 → 拆机械密封 → 拆机械密封轴套 → 拆密封环 → 拆定位环 → 拆卡环 → 拆叶轮 → 拆卡环 → 拆键

  2、装配工艺:轴键 → 叶轮 → 卡环 → 定位环 → 密封环 → 机械密封轴套 → 机械密封 → 密封压盖 → 挡水圈 → 轴承套筒 → 轴承体 → 卡环 → 键 → 联轴器泵联 → 叶轮轴入机座 → 两端轴座 → 上盖 → 联轴器护壳 → 控制油管

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若是大家在进行拆装的过程中有出现其他自身不能解决之问题,可联系厂家技术人员进行协助处理。
