轴向柱塞泵——轴向柱塞泵工作原理精选
一、轴向柱塞泵的产品介绍

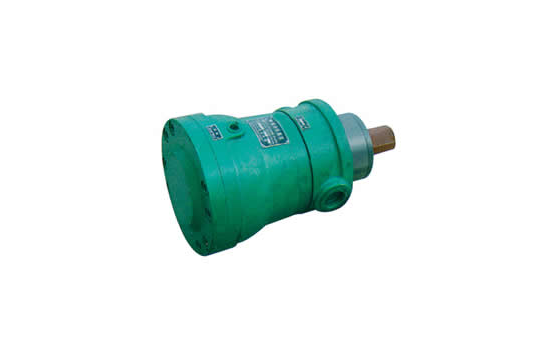

本系列CY14-1B轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中,以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要,本油泵有多种变量形式。本轴向柱塞泵,油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中,其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

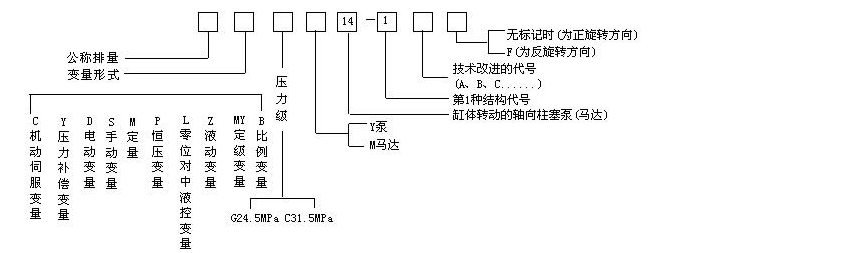

二、轴向柱塞泵型号说明
示例:63SCY14-1B
表示:排量为63毫升/转,压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
(即1000r/min时公称流量为63L/min)
三、轴向柱塞泵工作原理和性能特点
轴向柱塞泵一般都由缸体、配油盘、柱塞和斜盘等主要零件组成。缸体内有多个柱塞,柱塞是轴向排列的,即柱塞的中心线平行于传动轴的轴线,因此称它为轴向柱塞泵
但它又不同于往复式柱塞泵,因为它的柱塞不仅在泵缸内做往复运动,而且柱塞和泵缸与斜盘相对有旋转运动。柱塞以一球形端头与斜盘接触。在配油盘上有高低压月形沟槽,它们彼此由隔墙隔开,保证一定的密封性,它们分别与泵的进油口和出油口连通。斜盘的轴线与缸体轴线之间有一倾斜角度。
当电动机带动传动轴旋转时,泵缸与柱塞一同旋转,柱塞头永远保持与斜盘接触,因斜盘与缸体成一角度,因此缸体旋转时,柱塞就在泵缸中做往复运动。
本文标题: 轴向柱塞泵——轴向柱塞泵工作原理本文地址:http://www.sqmade.cn/selection/520.html
