立式多级消防泵结构特点说明精选
立式多级消防泵结构特点说明
今天上海沈泉管道离心泵厂就来为大家简单的讲解下XBD-L单级立式消防泵的结构特点,好让大家能够更多的了解这款立式多级泵。下面就请大家跟着小编一起来看看吧。
XBD-L型立式消防泵:顾名思义,这款泵就是消防上用的水泵。该泵在结构上分为立式和卧式,而我们现在所讲解的就是立式结构的,该泵有着可用性强,性能参数范围广,安装方便,振动小,噪音低等特点。主要被用于工业和城市消防供水。该泵Z为突出的特点是密封可靠,效率高,使用寿命长和节省成本。

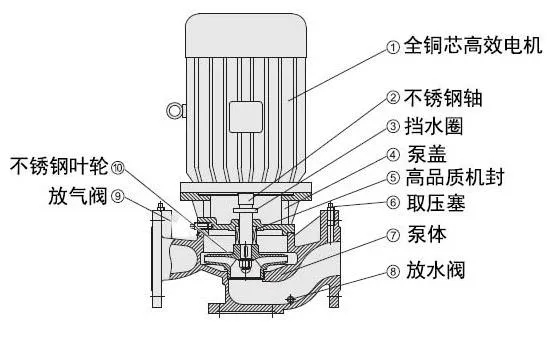

一、XBD-L型立式消防泵结构图:

二、XBD-L型立式消防泵结构说明:
1、该泵结构紧凑,体积小,外形美观,占地面积小,节省了施工成本。
2、泵的吸入口和出口在同一中心线上,简化了管路连接。
3、根据实际情况,泵的进,出口可以按90°,180°,270°的不同方向组装。
4、根据实际情况,可将泵的出口组装成1至5个出口,以满足同一台泵的不同扬程。
三、XBD-L型立式消防泵特点:
1、该泵结构紧凑,体积小,外形美观。其结构决定了安装面积小。如果添加了防护罩,则可以在户外使用。
2、叶轮直接安装在电机轴上,保证了泵的同心度,提高了泵的运行稳定性,延长了泵的使用寿命。
3、轴封采用机械密封或机械密封组合,并采用优质合金密封圈,提高了密封的耐磨性,有效延长了使用寿命。
4、安装维护方便,无需拆卸管道系统。泵的入口和出口具有相同的口径,从而简化了管道的连接。
5、根据流量和扬程的需要,可以采用泵的串联和并联运行方式。
6、根据需要,可在0°,90°,180°,270°的不同方向上安装吸入口和排出口,以适应不同的连接场合。
7、泵头可根据泵的需要而增加或减少,并与切割叶轮的外径相配合,而无需改变安装面积。
好了,以上内容由上海沈泉泵阀制造有限公司为大J提供,希望能够对大家有所帮助。
本文标题: 立式多级消防泵结构特点说明本文地址:http://www.sqmade.cn/QA/1069.html
