轴向柱塞泵的结构组成精选
轴向柱塞泵的结构组成
今天上海沈泉管道泵厂家就来为大家简单的讲解下有关轴向柱塞泵的知识内容,下面就请大家跟着小编一起来看看吧。

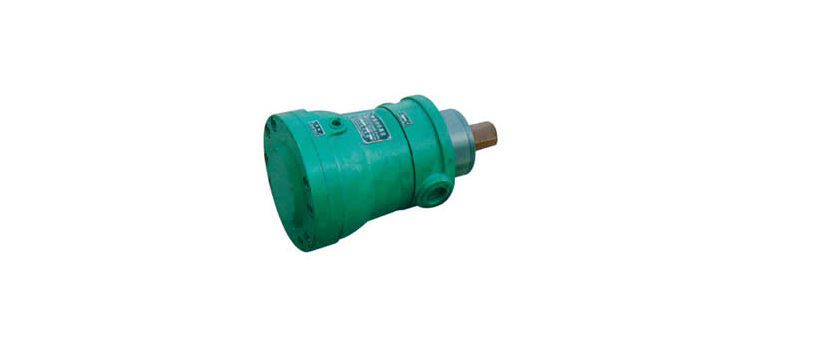

我们此次以CY14-1B型轴向柱塞泵来作为讲解。该泵是采用配油盘、缸体旋转的轴向柱塞泵。且该泵由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构,因而与其它类型的泵相比较,它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。因此广泛适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。

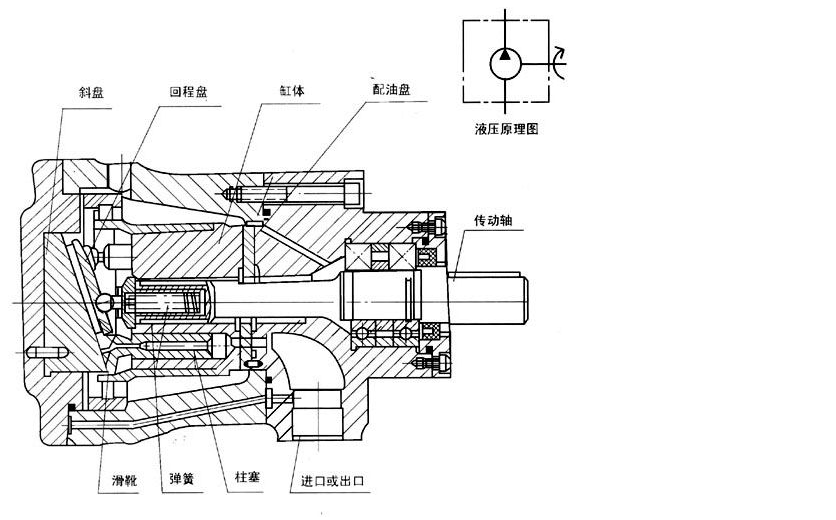

CY14-1B轴向柱塞泵的结构图:
从上面的内容中,我们可以看出该泵的组成部件有:斜盘、回程盘、缸体、配油盘、传动轴、滑靴、弹簧、柱塞、进出口等组成。
CY14-1B轴向柱塞泵使用注意事项
1、泵的转向,一律按顺进针旋向(从轴端看),用户需要反时针旋向或做马达用,必须在订货时说明(祥
见型号说明)
2、泵和电机之间用弹性联轴器联接,并要求同心,否则会产生噪声、效率降低及其它故障。
3、本泵有一定的自吸能力,可安装在油箱上面使用,吸入高度不大于0.5m。但对于流量大于160L/min的泵推荐采用倒灌自吸。
4、泵在第一次启动时前,必须通过泄油口向泵壳体内灌满清洁的工作油液,否则不能启动!
5、油泵壳体内要求承受一定的压力,但由于受回转密封圈和压力补偿变量泵上的法兰密封垫的限制,壳体内压力不宜超过0.5Mpa。同时泄油管应尽可能选大,并尽可能直接回油箱。
6、工作介质,推荐使用20号或30号液压油,也可采用E50=3~5.粘度指数不大于90的机械油。正常工作油温10~65℃。
7、使用新泵时,更换清洁液压油;使用过程中,定期检查油液的清洁度,并定期更换液压油,以提高油泵的使用寿命和使用效率。
8、用户可按实际使用负荷计算油泵传动功率选用电机,选用电机功率应不低于计算值。
计算公式:N=Q*P/60*η(千瓦)
其中
Q---实际使用流量(L/min)
P--------实际工作压力(Mpa)
η------总效率(可取0.85)
好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
本文标题: 轴向柱塞泵的结构组成本文地址:http://www.sqmade.cn/QA/1282.html
