  磁力离心泵工作原理及结构特性

  磁力离心泵是将永磁联轴器的工作原理用于离心泵的高科技产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀等特点磁力离心泵可广泛用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔、石油、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,特别是易漏、易燃、易爆液体的输送与增压。

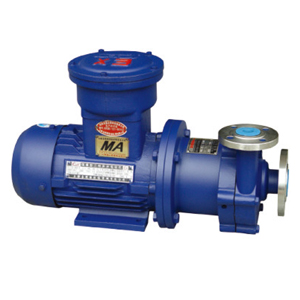

CQ磁力离心泵

  那么大家知道它的工作原理吗?知道它的结构特性吗?今天就让上海沈泉磁力泵厂家来为大家简单的讲解一下吧。下面就请大家跟着小编一起来看看吧。

  一、磁力离心泵的工作原理:

  驱动机带动泵外磁转子通过磁场作用与内磁转子连接并带动叶轮转动,当泵内充满液体时,叶轮在驱动机的带动下高速旋转,在旋转过程中一面不断吸入介质(液体),一面又不断将吸入的介质(液体)排除,叶片驱使液体旋转,如此连续做功,液体在压力能与速度能的作用下,产生离心力。在离心力的作用下,液体沿叶片流道从中心向四周甩出,经过泵体(泵壳)送人排出管道,被输送到工作地点。

  二、磁力离心泵的结构特性:

CQ型磁力驱动泵(结构图纸)

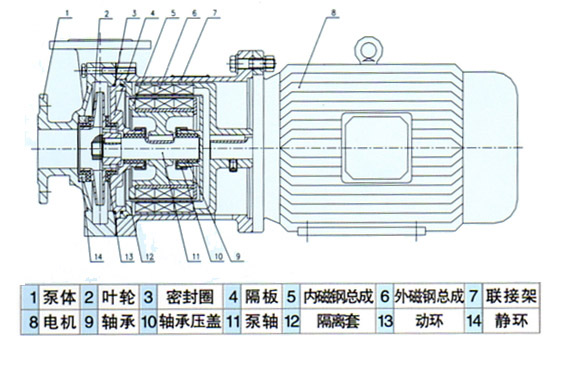

  CQ磁力离心泵结构图

  1.永磁体 由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。

  2.隔离套 在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为:其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径;一材料的电阻率; —材料的抗拉强度。当泵设计好后,n、T是工况给定的,要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。

  3.冷却润滑液流量的控制 泵运转时,必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%,内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时,将导致介质温度高于永磁体的工作温度,使内磁转子逐步失去磁性,使磁力传动器失效。当介质为水或水基液时,可使环隙区域的温升维持在3-5℃;当介质为烃或油时,可使环隙区域的温升维持在5-8℃。

  4.滑动轴承 磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能,所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小,所以轴承间隙不得过小,以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑,所以应根据不同的介质及使用工况,选用不同的材质制作轴承。

  5.保护措施 当磁力传动器的从动部件在过载情况下运行或转子卡死时,磁力传动器的主、从动部件会自动滑脱,保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下,将产生涡损、磁损,造成永磁体温度升高,磁力传动器滑脱失效。
