  立式管道泵及卧式管道泵结构图

  管道泵指的是一种可以直接安装在水管管道上的水泵,也可以被叫做管道离心泵。在与地面安装的水泵相比上更加节省空间。该泵主要是用于工业运水和城市水务系统,主要优势在于可以增压、远距离、高效率的运输不含有颗粒杂物的纯水类介质,该泵发展到如今已有非常丰富的规格型号,在不同的运输环境下可选择不同的泵体材质,是目前来说普及度非常高的运输设备。而我们此次要为大J讲解的则是管道泵的立式卧式结构特点,大J请跟着上海沈泉管道泵厂一起来看看吧。

  立式管道泵结构图:

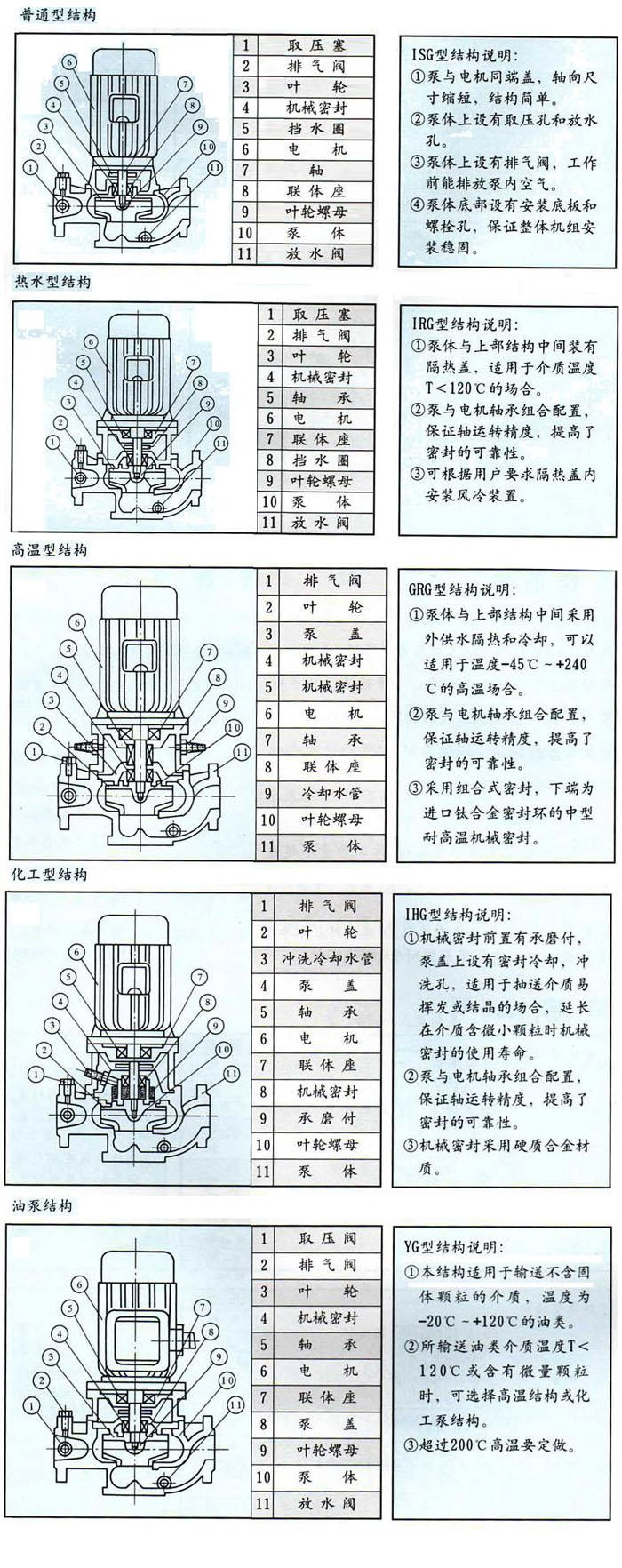

ISG系列立式管道离心泵(结构图)

  立式管道泵特点:

  1、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。

  2、泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。

  3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。

  4、安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。

  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

  6、可根据管路布置的要求采用泵的竖式和横式安装。

  卧式管道泵结构图:

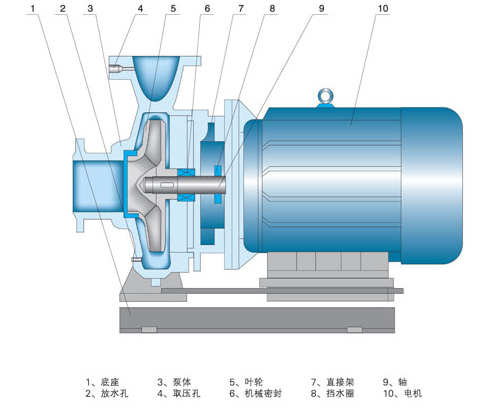

卧式离心泵结构组成图解

  卧式管道泵特点:

  1、运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。

  2、滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

  3、噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。

  4、故障率低:结构简单合理,关键部分采用GJYL品质配套,整机无故障工作时间大大提高。

  5、维修方便:更换密封、轴承、简易方便。

  6、占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间。

  好了,以上内容由上海沈泉泵阀制造有限公司为大J提供,希望能够对大J有所帮助。若是大J还想了解更多相关泵类知识内容,可持续关注本站。
