气动隔膜泵在工业中的工作原理（图解动画版）精选
在化工、涂料、电镀、污水处理等工业现场，经常能看到一种"不见电机、只接气管"的泵在安静地输送物料，它就是气动隔膜泵。它为什么能不打一滴油、不漏一滴料，甚至可以空转干运行？答案就藏在它的工作原理里。本文结合动画图解和结构标注图，把气动隔膜泵的工作原理一次讲透。
一、气动隔膜泵是什么
气动隔膜泵（Air-Operated Double-Diaphragm Pump，简称 AODD 泵）是一种以压缩空气为动力源、以隔膜往复运动为输料方式的容积式泵。它没有电机、没有轴封，整个动力转换过程在气腔内完成，因此天然具备防爆、防漏的特性，特别适合输送易燃易爆、含颗粒、高粘度的工业流体。
二、气动隔膜泵的核心结构
看懂工作原理之前，先认识四个关键部件：
| 部件 | 作用 |
|---|---|
| 配气换向阀 | 整台泵的"大脑"，把压缩空气交替分配到膜片左右两侧，实现自动换向 |
| 隔膜（两片） | 弹性膜片，把气腔与料腔完全隔开，往复运动改变腔体容积 |
| 单向球阀（4 个） | 每个泵腔各配一组进料/出料球阀，靠压差自动启闭，控制物料单向流动 |
| 进料口 / 出料口 | 共用式流道设计，底部进料、顶部出料，方便介质通过 |

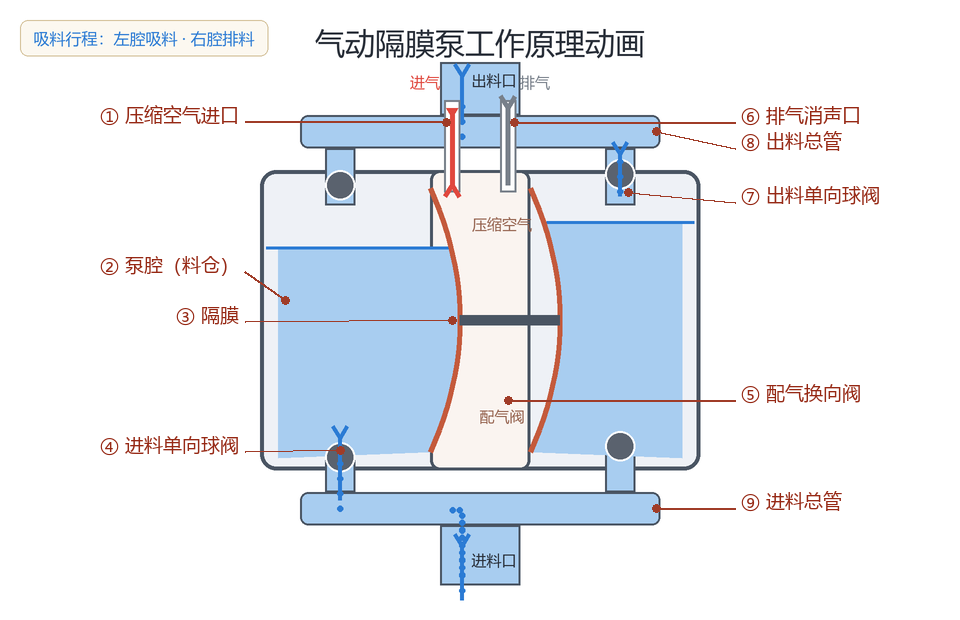

▲ 气动隔膜泵结构标注图（双膜片·双球阀结构）
三、气动隔膜泵工作原理：4 步循环
气动隔膜泵的工作过程，本质上是一个"气动力 ↔ 机械往复 ↔ 容积变化"的自动循环，可拆成四步：
第 1 步：压缩空气进入，推动膜片
压缩空气经进气口进入配气换向阀，被引导到一侧膜片的背面，推动两片膜片通过中心连杆一起向另一侧移动。
第 2 步：一侧吸料
膜片移开后，该侧泵腔容积增大、内部形成负压，出料球阀在大气压作用下关闭，进料球阀被吸开，物料在大气压推动下进入泵腔。
第 3 步：另一侧排料
与此同时，另一侧膜片正在挤压泵腔，腔内物料被加压，进料球阀关闭、出料球阀被顶开，物料从出料口排出。
第 4 步：自动换向，循环往复
膜片到达行程终点时，配气阀在机械联动下自动切换气路：压缩空气改从另一侧进入，排气侧经消声器排出，泵开始反方向行程。如此周而复始，物料便被连续不断地吸入和排出。

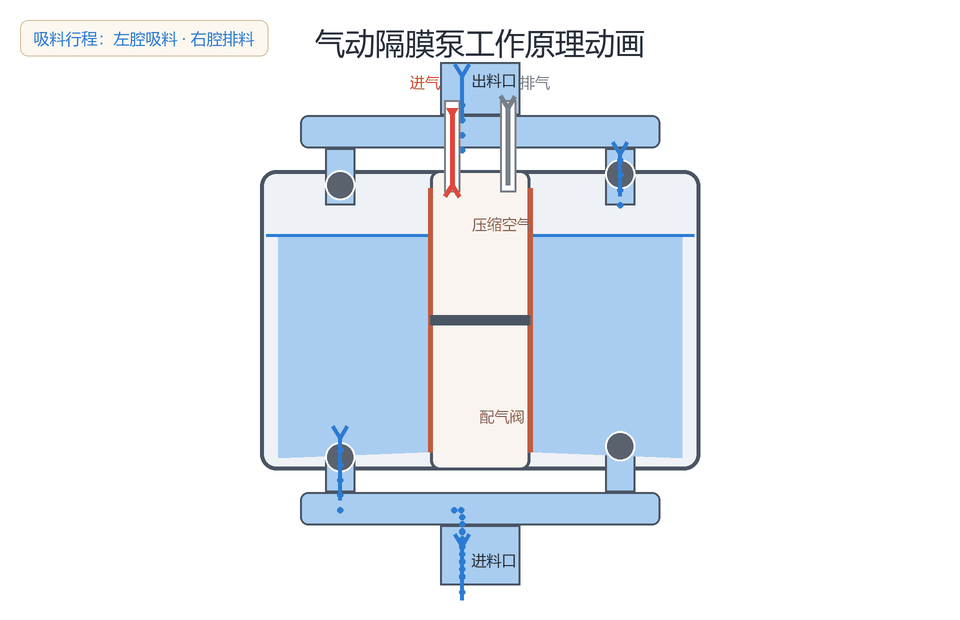

▲ 气动隔膜泵工作原理动画（蓝色为物料，红色为压缩空气）
可以看出，气动隔膜泵是"双腔轮流工作"的：一个腔吸料的同时，另一个腔必然在排料，所以它的输出流量虽有微小脉动，但整体接近连续，这也是它区别于单作用泵的重要特点。
四、工作原理决定了这些优势
- jue对无泄漏：物料只与泵腔、膜片接触，没有轴封，输送酸碱、溶剂、危化品不担心跑冒滴漏。
- 可干运行、可憋压：即使空泵运转或出口完全关闭，泵也只是原地"打气"，不会像离心泵那样烧密封、坏电机。
- 本质防爆：动力是压缩空气，现场无电气火花，天然满足易燃易爆工况要求。
- 允许空吸自吸：靠负压吸料，自吸高度一般可达 3~5 米，且能输送含颗粒、高粘度介质。
- 流量可"无级"调节：调节进气压力和气量，就能线性改变泵的行程频率与流量，简单直观。
五、工业应用场景
正因为上述原理特点，气动隔膜泵在工业中广泛用于：化工行业输送酸、碱、溶剂等腐蚀性液体；涂料油漆行业输送高粘度色浆与树脂；电镀表面处理输送镀液；污水处理输送含泥沙、含絮体的废水；食品制药行业（配卫生级泵体）输送糖浆、酒糟等；以及矿山、陶瓷行业输送含颗粒浆料。可以说，凡是"难输送、危险、粘稠"的场合，都是它的主场。
六、常见问题（FAQ）
Q：气动隔膜泵为什么打不出料？
A：常见原因有三：进气压力不足或气量太小、球阀被颗粒卡住密封不严、膜片破损导致气腔与料腔串通。逐项排查即可。
Q：膜片能用多久？
A：取决于介质与频率。常规工况下聚四氟乙烯膜片寿命约 1~2 年，输送强腐蚀或含尖锐颗粒介质时应缩短检查周期，建议每季度检查一次。
Q：它的流量和扬程范围有多大？
A：常见工业机型流量 0.8~60 m³/h，扬程（对应进气压力）0~60 米，具体以选型样本为准。
结语
一句话概括气动隔膜泵的工作原理：压缩空气通过配气阀自动换向，驱动两片隔膜往复运动，配合四只单向球阀，让两个泵腔交替完成吸料与排料。理解了这条主线，选型、故障排查都会变得简单。如果您在选型时对材质、口径或防爆等级拿不准，欢迎联系我们获取技术方案。
