磁力泵的结构组成图解：磁力联轴器、隔离套、叶轮等核心部件作用详解精选

磁力泵之所以能在输送酸、碱、易燃、有毒介质时做到"滴液不漏"，秘密全在它的结构里——它用一套磁力联轴器代替了传统水泵的机械密封，把"动密封"变成了"静密封"。要选好、用好、修好磁力泵，先得把它的结构看明白。本文用剖视图和动画，把磁力泵的每个部件拆开讲清楚。

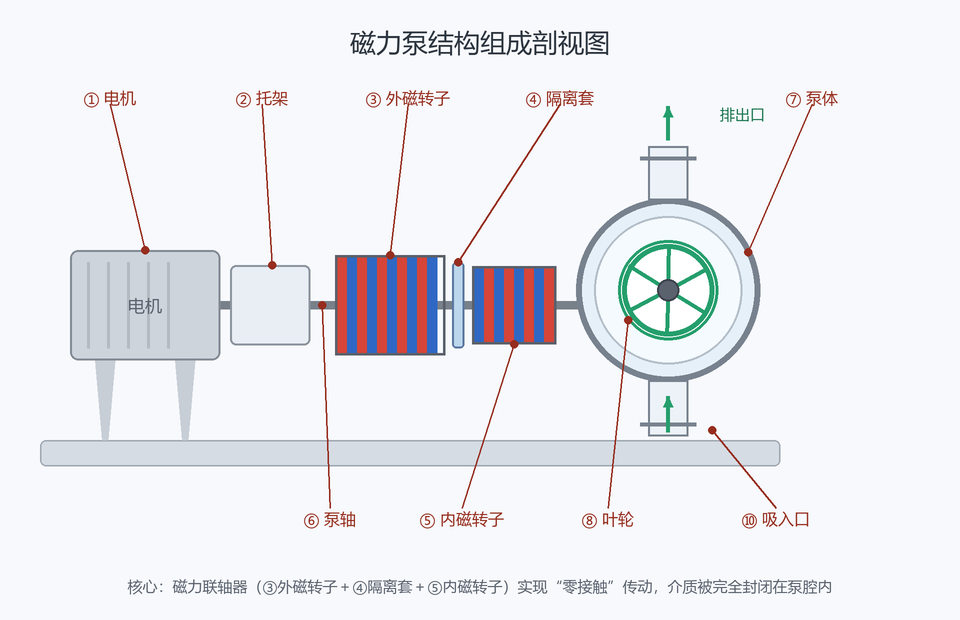

▲ 磁力泵结构组成剖视图（点击可放大）

一、磁力泵的整体结构：四大部分

从剖视图上看，一台磁力泵从左到右可以分为四大部分：

二、磁力传动部分：磁力泵区别于离心泵的核心

这是磁力泵zui值钱、也zui需要留心的三个部件，三者合起来叫磁力联轴器（磁性联轴器）：

• 外磁转子：由钕铁硼或钐钴永磁体组成，套装在电机轴端，随电机一起旋转，是磁场的外侧"主动极"。它浸泡在空气中，不接触介质。
• 隔离套（隔离套/密封套）：一个薄壁金属（哈氏合金、316L）或陶瓷套筒，把泵腔内的介质与外侧磁体完全隔开——它的存在使泵内介质被封闭在一个"静密封"的腔体里，这就是磁力泵零泄漏的根本原因。隔离套是磁力泵zui贵也zui娇气的部件。
• 内磁转子：套装在泵轴上，浸没在介质中，被外磁转子的磁场隔着隔离套"拖动"，与外磁转子同步旋转。

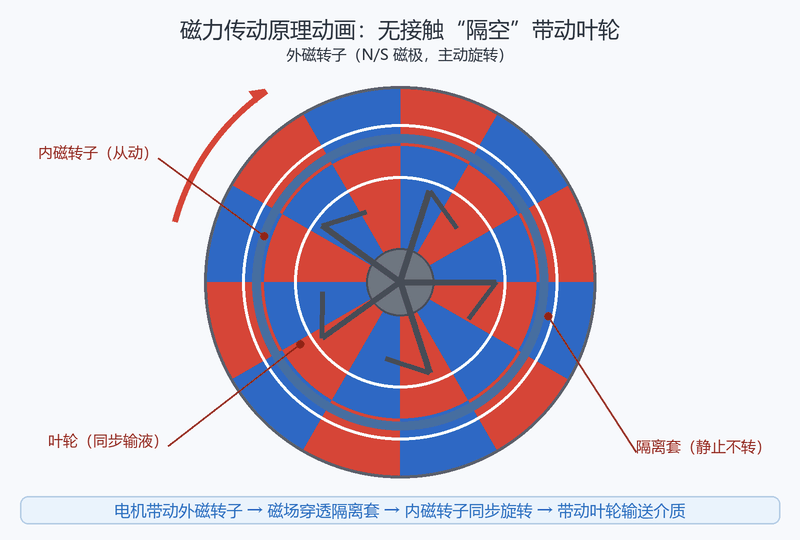

▲ 磁力传动原理动画：外磁转子转，隔离套不转，内磁转子被磁场拖着同步转

从动画能直观看到：动力是"隔空"传过去的——隔离套静止不动、不参与旋转，内外磁转子之间没有任何机械接触，也就没有任何磨损和泄漏通道。这也是它被化工、制药、电镀行业捧为"无泄漏泵"的原因。

三、泵头与辅助部件：决定性能与寿命

• 叶轮：有闭式、半开式、开式三种，把磁力传来的机械能转换成介质的动能和压力能，直接决定泵的流量和扬程。输送含颗粒介质时选开式或半开式。
• 泵体、泵盖：蜗壳形流道，汇集介质并导向排出口，是主要承压部件，同时充当隔离套的安装基体。材质按介质腐蚀性选铸钢、304/316L 不锈钢或氟塑料衬里。
• 泵轴：传递内磁转子到叶轮的扭矩，通常用不锈钢或陶瓷轴。
• 滑动轴承：磁力泵不用滚动轴承和润滑油，靠输送的介质本身润滑滑动轴承（轴瓦多用碳化硅、石墨、增强PTFE）。所以磁力泵严禁空转——一旦干磨，轴承几秒内就会烧毁。
• 止推片、平衡孔：平衡叶轮运转时产生的轴向力，限制泵轴窜动，是气蚀工况下zui先磨损的"保险丝"。

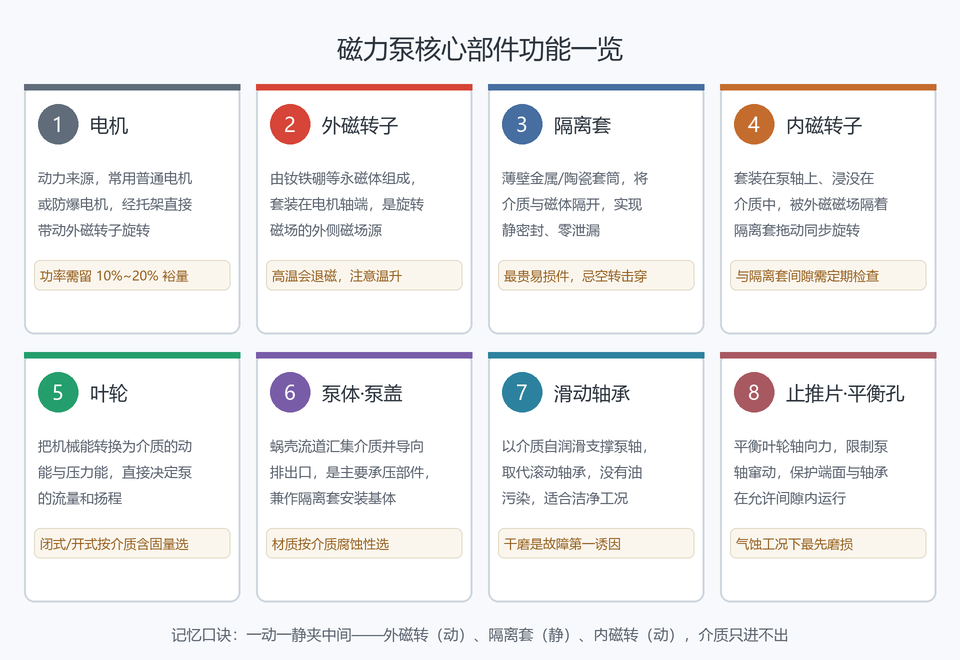

▲ 磁力泵八大核心部件功能与易损点速查（建议收藏）

四、结构决定的三个使用铁律

看懂结构，很多"使用禁忌"就不用死记硬背了：

1. 严禁空转——滑动轴承靠介质润滑，空转＝干磨，轴承和隔离套会在短时间内损毁；
2. 严防退磁——钕铁硼磁体超过允许工作温度（一般 80~120℃，钐钴可达 350℃）会不可逆退磁，打不出流量先查温升；
3. 严防颗粒卡死——内外磁转子与隔离套之间间隙只有 1~2mm，铁磁性颗粒会被吸附进磁隙，研磨隔离套直至击穿，所以进口端必须装过滤器。

常见问题解答（FAQ）

结语

磁力泵的结构可以浓缩成一句话："一动一静夹中间"——外磁转子（动）、隔离套（静）、内磁转子（动），磁力隔着隔离套传扭，介质只进不出。记住各部件的分工和三条使用铁律，无论是选型询价还是日常维护，都能少走弯路。
