螺杆泵怎么拆卸？拆卸步骤、顺序与注意事项全图解精选

螺杆泵用久了出料量下降、或者介质卡住转不动，都绕不开一件事——拆泵检查。单螺杆泵（G 型、G 系列）结构不复杂，但拆卸顺序和几个关键细节做错，轻则装不回去，重则把定子橡胶和万向节弄坏。这篇文章按实际检修流程，把拆卸步骤一次讲清。

一、动手之前，先做三件事

① 断电挂牌。切断电源并在开关处挂"检修中，禁止合闸"警示牌，电机接线由电工拆除。这一步不能省——泵意外启动是zui严重的检修事故。

② 泄压、排空、冲洗。关闭进出料阀门，打开管路泄压阀确认压力归零；排净泵腔内介质。输送过酸碱、溶剂或有毒介质的，先用水（或相应中和液）冲洗泵腔和管路，拆卸时才不至于"带料作业"。

③ 备好工具，做好标记。常用工具：内六角、活动扳手、拉马（拆卸联轴器用）、木锤或橡胶锤、干净抹布。拆之前用记号笔在联轴器相对位置、泵盖与泵体结合面做对位标记，装复时按原位回装，避免同心度跑偏。

二、拆卸顺序总览

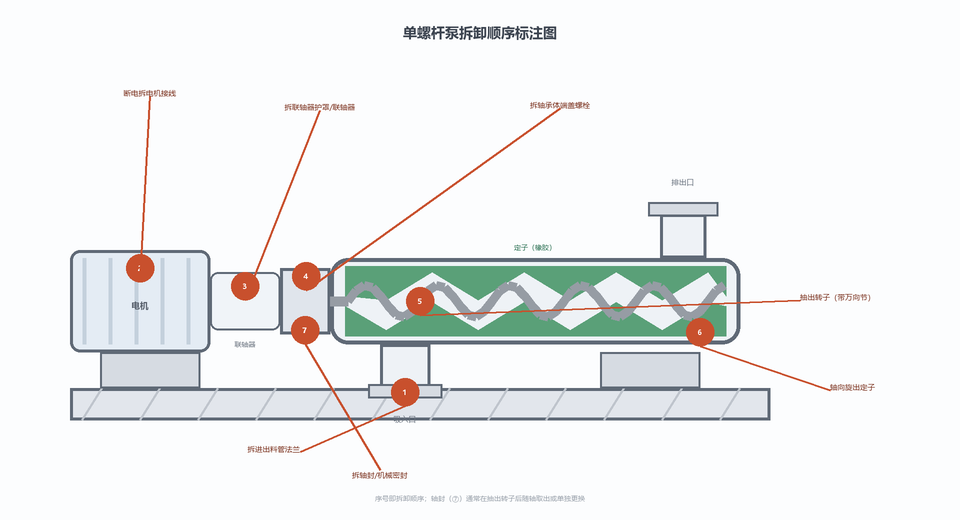

▲ 单螺杆泵拆卸顺序标注（序号即拆卸顺序）

三、七步拆卸详解

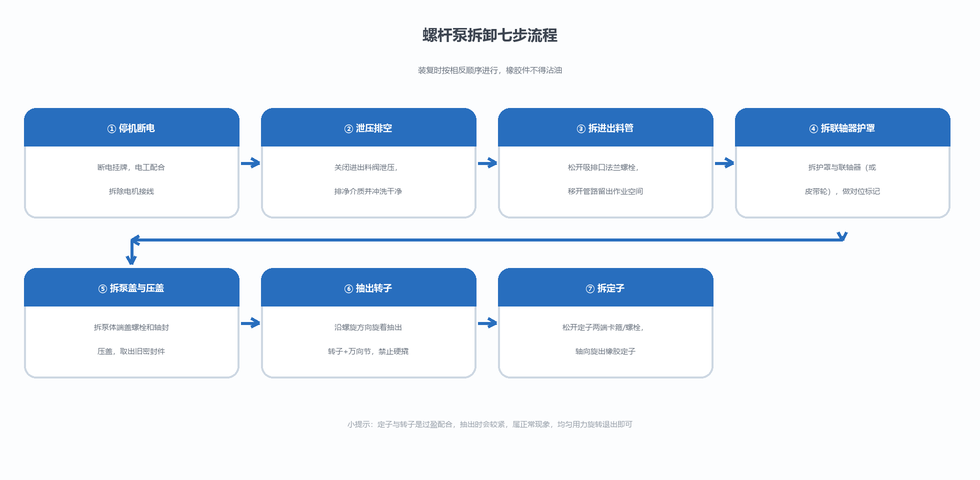

▲ 拆卸七步流程（装复按相反顺序）

第①步 停机断电：断电挂牌、拆电机接线，确认泵完全停止。

第②步 泄压排空：关阀泄压、排净介质并冲洗，泵腔内无压力、无存料是拆泵的前提。

第③步 拆进出料管：松开吸入口、排出口法兰螺栓，把管路挪开，留出抽转子的空间。垫片报废就趁这次换新。

第④步 拆联轴器护罩：先拆护罩，再拆联轴器（或皮带轮）。联轴器与轴配合紧的用拉马拉出，不要用锤子直接敲，容易伤轴和轴承。

第⑤步 拆泵盖与轴封压盖：拆下轴承体端盖螺栓和轴封压盖，取出旧密封件。如果是机械密封，注意保护动静环摩擦面。

第⑥步 抽出转子：抓住转子轴端，沿着转子的螺旋方向边旋转边向外抽，转子带着万向节一起出来。转子与定子是过盈配合，有点紧是正常的，均匀用力即可；图省事硬撬，橡胶内壁会被撬伤。

第⑦步 拆定子：松开定子两端的卡箍（或法兰螺栓），把橡胶定子从泵体轴向旋出。定子橡胶怕油，拆下后放在干净处，不要和油污工具堆在一起。

四、拆开后重点检查五处

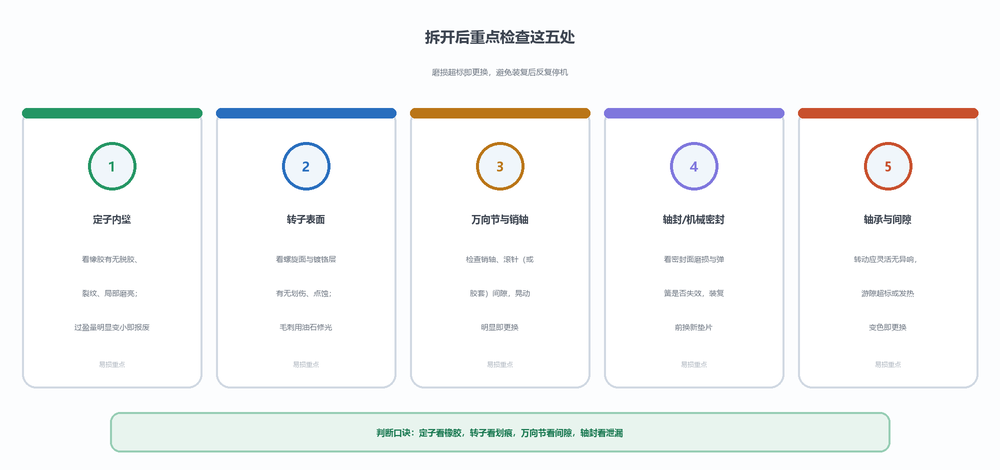

▲ 拆解后的五处重点检查

拆泵不是为了"看一眼"，这几处是判断要不要换件的关键：定子看橡胶有无脱胶、裂纹和局部磨亮——定转子过盈量明显变小、出料量上不来，就换定子；转子看螺旋面和镀铬层有无划伤点蚀，轻度毛刺可用油石修光；万向节晃动销轴检查间隙，松动即换；轴封磨损泄漏的装复前直接换新；轴承转动应灵活无异响。经验口诀：定子看橡胶，转子看划痕，万向节看间隙，轴封看泄漏。

五、装复与试运转

装复按拆卸的相反顺序进行，另有四点要注意：

① 对标记回装：联轴器、泵盖按拆前标记复位，保证电机与泵轴同心；② 橡胶件不沾油：定子和橡胶膜片不得接触机油、黄油，装配前只在转子表面抹少量清水或甘油润滑；③ 换新垫片：各结合面垫片、O 型圈原则上一次性使用；④ 试运转三步走：先手动盘车确认灵活，再向泵腔灌液（严禁干转），zui后点动启动确认旋向正确、无异响无泄漏后再连续运行。

六、常见错误，别踩

① 未泄压先拆泵——介质喷溅伤人；② 不做标记就拆——装复后同心度偏，轴承万向节提前损坏；③ 转子硬拔硬撬——定子橡胶内壁被拉伤，装回去也打不出压力；④ 联轴器用锤子砸——伤轴伤轴承，应该用拉马；⑤ 定转子沾油暴晒——橡胶溶胀老化，寿命大减。

七、常见问题 FAQ

结语

螺杆泵拆卸并不难，记住三个关键词：先泄压、按顺序、沿螺旋抽。断电挂牌和冲洗是安全底线，七步顺序是效率保障，拆开后的五处检查决定了这次检修是"彻底解决"还是"三天后再拆一次"。装复后盘车、灌液、点动三步走，泵就能稳稳地回到线上。
