  FZB氟塑料自吸泵的工作原理及性能参数选型表

  今天上海沈泉自吸泵厂家为大家带来的内容是关于氟塑料自吸泵的工作原理及性能参数选型表,希望借此能够让大家更好的了解氟塑料自吸泵,下面就请大家跟着小编一起来看看吧。

  一、FZB氟塑料自吸泵概述:

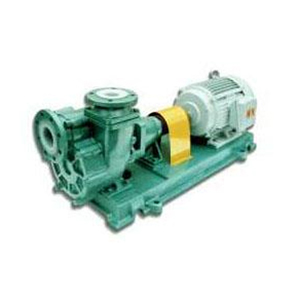

FZB氟塑料自吸泵

  FZB氟塑料自吸泵是按G家标准并结合非金属泵工艺设计制造而成。FZB氟塑料自吸泵泵体均才用金属外壳内衬氟塑料,过流部件全采用氟塑料合金制造泵盖、叶轮等都用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,耐腐耐磨密封性G好。

  二、FZB氟塑料自吸泵工作原理:

  FZB氟塑料自吸泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘......。随着这个过程周而复始的进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。

  在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

  三、FZB系列氟塑料自吸泵性能参数选型表:

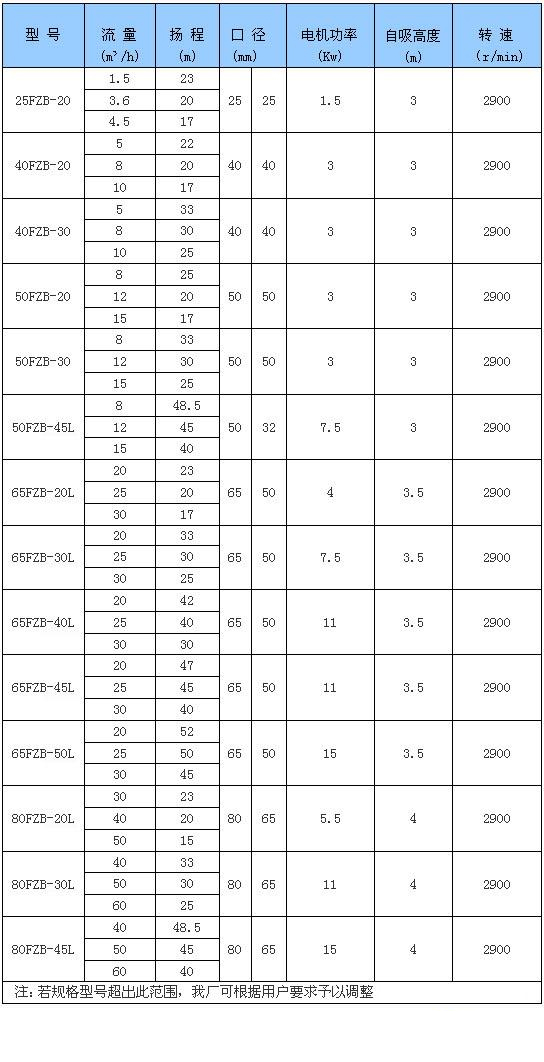

FZB系列氟塑料自吸泵性能参数选型表

  四、FZB氟塑料自吸泵技术参数:

  流量:1.5~60 m3/h;

  扬程:15~50 m;

  转速:2900 r/min;

  功率:1.5~15 KW;

  进口直径:25~80 mm;

  适用温度:-20℃~120℃。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。若是大家看了上面的内容从而对我们的产品感兴趣的话,可通过站内联系方式与我们进行详细的咨询。
