风冷型导热油泵-LQRY80-50-180精选

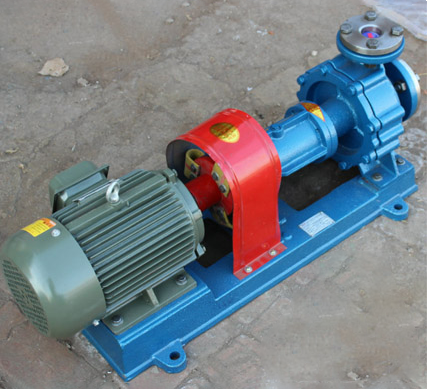

一、LQRY80-50-180风冷型导热油泵产品介绍
RY型风冷式热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润涓油润涓,后端采用润涓脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
RY型风冷式热油泵采用自然散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠。
RY型风冷式热油泵采用聚四氟乙烯材质,具有良好的热态适应性,保证了高温下的密封性能。
二、LQRY80-50-180风冷型导热油泵产品属性
产品分类:离心油泵
流量范围:1-350m3/h
扬程范围:≤150m
转速范围:≤290ORPM
使用温度:≤350°℃
密封形式:高温填料+高温骨架油封
适用范围:石油、化工、粮油、食品、建材、五金、路桥、造纸、纺织印染、汽车、煤化工。
三、LQRY80-50-180风冷型导热油泵结构特点
LQRY风冷型导热油泵是本单位消化吸收G外油泵的基础上研制的第二代产品,基本结构形式为单G单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
LQRY风冷型导热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
LQRY风冷型导热油泵采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠。
四、LQRY80-50-180风冷型导热油泵密封性能
①采用第三代聚四氟乙烯(简称PTFE)做唇形密封,使密封性能产生了飞跃,比橡胶类密封可靠性提高25倍,耐腐蚀性能G强。
②采用填料密封和机械密封相结合的形式,填料密封用耐高温的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐磨性好的硬质合金材料,保证了高温情况下的密封性能。
五、LQRY80-50-180风冷型导热油泵性能参数
型号 |
流量(m3/h) |
扬程(m) |
转速(r/min) |
功率 (KW) |
效率(%) |
气蚀余量NPSH(m) |
|
26-20-100 |
4.5 |
15 |
2825 |
0.45 |
0.75 |
40 |
0.8 |
50-32-150 |
8 |
22 |
2840 |
1 |
1.5 |
42 |
1.6 |
50-32-160 |
10 |
25 |
2840 |
1.5 |
2.2 |
42 |
1.8 |
50-50-150 |
24 |
18 |
2890 |
3.1 |
4 |
46 |
1.8 |
50-50-170 |
12.5 |
32 |
2890 |
3.2 |
4 |
45 |
2.5 |
65-40-160 |
12.5 |
25 |
2880 |
2.5 |
3 |
45 |
2.2 |
65-50-150 |
50 |
16 |
2900 |
4.2 |
5.5 |
52 |
2.8 |
65-50-180 |
32 |
32 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
65-50-170 |
40 |
25 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
65-40-190 |
18 |
40 |
2890 |
4.5 |
5.5 |
52 |
2.8 |
65-40-200 |
25 |
50 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
80-52-170 |
60 |
20 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
100-65-190 |
60 |
38 |
2930 |
9.2 |
11 |
68 |
3.9 |
100-65-200 |
80 |
40 |
2930 |
12.5 |
15 |
70 |
3.5 |
