关醒凡教授的大型泵模型研究


字数:480字 来源:未知 作者:admin 发布时间:2019-07-11 20:48:13 阅读次数:
导读:关醒凡水力模型研究团队和江苏航天水力设备有限公司合作研制三种比转速(ns=314、ns=235、ns=217)水力模型。7月5日召开了初步设计验收会,关醒凡教授、李彦军教授和黄从兵总工分别介绍了水力设计,CFD分析和结构设计。长江学者王福军教授为首的专家组,对模型导叶安放角,导叶和蜗室的匹配,模型泵密封,减轻模型特性曲线小马鞍形等问题进行了有益的研讨,认为按活动导叶...

  关醒凡水力模型研究团队和江苏航天水力设备有限公司合作研制三种比转速(ns=314、ns=235、ns=217)水力模型。7月5日召开了初步设计验收会,关醒凡教授、李彦军教授和黄从兵总工分别介绍了水力设计,CFD分析和结构设计。长江学者王福军教授为首的专家组,对模型导叶安放角,导叶和蜗室的匹配,模型泵密封,减轻模型特性曲线小马鞍形等问题进行了有益的研讨,认为按活动导叶进行试验,试出最优角度,作为真机导叶安放角,这种思路是合理的。验收会通过初步设计方案,可以制造和试验。

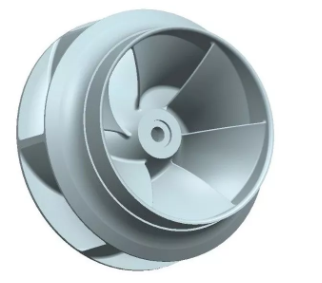

ns=217 模型叶轮三维图

  ns=217 模型叶轮三维图

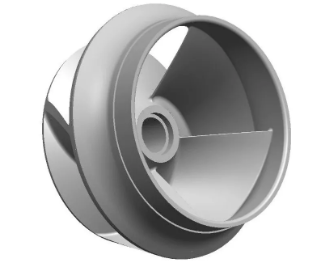

ns=235 模型叶轮三维图

  ns=235 模型叶轮三维图

ns=314 模型叶轮三维图

  ns=314 模型叶轮三维图

  2018年,关醒凡教授设计的模型转轮,在杭州江河出口印度泵的模型试验中,只换转轮做了一个活动角度的试验,试验结果:流量Q=313.72 l/s,扬程H=25.33m,转速n=1250r/min,比转速ns=226,效率η=89.03%(根据IEC换算到基准雷诺数下,η=89.304%;换算到真机η=91.884%。)如去掉活动导叶,针对叶轮设计导叶角度,改进密封结构,进一步提高模型效率是有可能的。

模型泵叶轮
